电子纸应用举例与功能结构

作者: admin     时间:2009-09-27     源于:中国触摸屏网    总点击:
【导读】:E-Ink公司开发了RadioPaper技术,含义为无须导线就能使用,在任何时候、任何地点均能在各种通讯技术的支持下方便地实现信息交换和显示。其目前有两种电子油墨显示器结构,第一种称为复合结构,总厚度在0.9mm左右,部分地借用了液晶显示单元的结构形式,为第一代电子油墨显示

    E-Ink公司开发了RadioPaper技术,含义为无须导线就能使用,在任何时候、任何地点均能在各种通讯技术的支持下方便地实现信息交换和显示。其目前有两种电子油墨显示器结构,第一种称为复合结构,总厚度在0.9mm左右,部分地借用了液晶显示单元的结构形式,为第一代电子油墨显示屏所采用;第二种结构是形成可弯曲显示器或电子纸的基础,放弃了用玻璃作为后面板,厚度小于0.5mm。



  上图比较了TFT(薄膜三极管)液晶显示单元、第一代电子油墨显示器和可弯曲电子油墨显示器的结构差异。可以看到,液晶显示单元以液晶薄层为中心向顶面和底面展开,液晶薄层的上、下两层玻璃分别称为前面板和后面板,厚度在0.7mm左右。此外,还需要两层偏振薄膜,安排在前、后面板的表面,厚度约0.25mm。这样,液晶显示单元的总厚度至少也得2mm。通常,为了加强显示器的光学性能,液晶显示单元还需要附加薄膜,就更厚、更重。

  基于电子油墨成像技术的显示产品分成两个主要平台,其中高分辨率、主动型矩阵显示器适合于电子书等应用领域,对显示质量要求高;低、中等分辨率产品使用分组显示技术。初期电子油墨显示产品仅提供2位灰色显示能力,紧接着出现4位灰度显示设备。目前,E-Ink及其合作伙伴正致力于开发下一代电子油墨显示器产品,目标应用领域是电子纸产品,主导方向为可弯曲的彩色显示器和IC卡,并计划开发显示速度更快的视频显示器。

  电子纸的应用前景

  从目前开发出的电子纸应用范围来看,电子纸的用途主要有如下几个方面。

  (1)显示器


  据报道,英国剑桥显示科技(CDT)实验室经过改进,已制造出一种发光塑胶化合物,利用这种材料,可以制造出和纸一样薄,并且可以卷曲的电视机显示屏。这种化合物材料可印制在很薄的塑胶上,可以推测,未来的电视机将是"印刷"出来的。据专家预测,今后5年之内人们就可以在市场上看到这种高新技术的电视机。此外,该材料还可用于各种便携式显示设备,如制造手表型电视机显示器等。

  如今施乐旗下的Gricon Media公司已成功地研制出可多次重复使用的电子纸。它是一种非常有用的电子纸,由施乐的Palo Alto研究中心开发并拥有专利。这种像纸那样薄价格又不贵的电子纸与电子技术结合后,能象电脑屏幕那样显示变化的文字和图像并能使用数千次。用于网络和可重复使用的零售显示牌等领域,通过点击鼠标就能更新显示内容。可用在超市、百货商场及其它零售场所的显示牌上。与普通纸不同,它以电子方式擦写。虽然预计这种电子纸要比普通纸贵一些,但可以使用数千次。这种材料在信息显示应用方面有很大潜力,包括数字化书刊、低功耗便携显示器、挂壁式显示器及可折叠的显示器等。此外,佳能公司最近推出一种电子纸显示器,它不仅易于携带,可以与其它设备进行良好的兼容,并且分辨率高达200dpi。他们认为这种显示器的一个重要潜在应用领域是教育。

  (2)万能书


  据报道,麻省理工学院的媒体实验室和加州的施乐公司正在开发电子纸"魔杖"版本。其外形如同一枝铅笔,内部装有记忆芯片和电子接触器,当"魔杖"在电子纸表面滑动时,其记忆芯片就将获取的信息转化成像素。若与电脑相连,则成为快速传输信息的工具。专家们估计,记忆芯片将越做越小,信息储存量将更加庞大,有朝一日,一本电子书将能储存下35000本普通书的内容,几乎超过一个人一辈子能读的书。据专家预测,20年后在我们常见的书架上也许就没有现在这样琳琅满目的图书,而只需放几本、几十本电子书就已足矣。目前国外有将诸如电子书等用于教育领域,大大减轻了学生的书包重量,他们只需带一两本电子书,它不仅包含了全部的课本、课外练习之类的书本内容,还含有许多教学参考书之类的东西,图文并茂、生动活泼,可大大激发学生的学习兴趣。

  (3)书写



  使用"电笔",就可以在电子纸上书写,也许有朝一日,教学上都要使用它。可以想象,当用电子纸做成教室内的"黑板",再配上这种书写的"电笔",则这块"黑板"就不仅是可以随意书写的对象了,而且包含着诸如辞典、网络上的许多资料、信息等,并且显示的并非不动的字符,而是图文并茂、生动活泼的动画图像。电子纸将来在教育领域必将有着广阔的应用前景。

  (4)其它方面的应用

  电子壁纸。这种壁纸可以根据人们的各种喜好、不同季节、不同时间、不同温度及各种活动内容,随时挑选设定并改变画面,使壁纸面貌常新。

  再如,用这种电子纸制成的报纸,可以利用房内的灯光作为它的能源,接收多种新闻、信息等,并且可以随时随地更新这些内容,这将是一份永远不会过时的报纸。

  (5)电子报纸

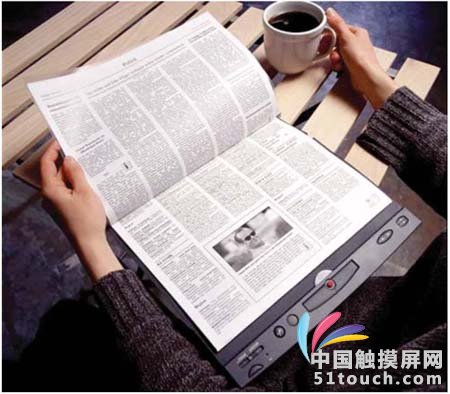

  如下图所示是IBM公司对电子报纸的最新研究成果。这种电子报纸把16个版面的内容集成在一本书中,这本书实际上是一些具有双面、能卷曲的、有提示信息的屏幕,这种电子报纸可以从因特网上下载文字、图形和图片。

  可见,开发商和制造商都在寻找一种能够取代纸张的可卷曲屏幕或者具有存储能力可被重写的具有纸张一样外形的物质。为此,人们做出了大量研究以开发出一种“纸样”材料,这种材料的外形像纸张一样,但是可以通过电子信号来显示文本、图片和图像信息,而且这种材料也需具有一定的存储空间,这就意味它们将具有不需要网络或能量的支持,允许多次使用(如可擦写、再成像等)等特点。
