五线电阻式触摸屏

作者： MapleTouch 时间：2008-12-11 源于：MapleTouch 总点击：

【导读】：工作原理五线触摸屏的结构与四线电阻式类似，也有下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层。五线触摸屏的工作原理与四线电阻式不同的是：五线式的X和Y方向上的驱动电压均由下线路的ITO层产生，而上线路层仅仅扮演

工作原理

五线触摸屏的结构与四线电阻式类似，也有下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层。五线触摸屏的工作原理与四线电阻式不同的是：五线式的X和Y方向上的驱动电压均由下线路的ITO层产生，而上线路层仅仅扮演侦测电压探针的作用。即便上线路薄膜层被刮伤或损坏，触摸屏也能正常工作，所以五线电阻式的使用寿命远比四线式的长。

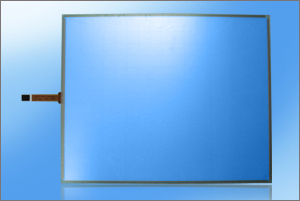

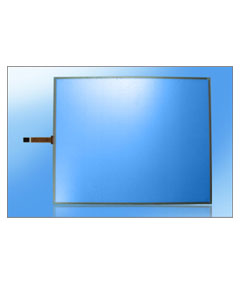

五线电阻式触摸屏

系统规格：

电路等级：5V DC，35mA
表面硬度：≧3H
透光率：薄膜对薄膜型>77%
　　　　　薄膜对玻璃型>83%
敲击寿命：大于三千五百万次
笔划寿命：大于五百万次
触点抖动时间：<5ms
分辨率：4096*4096
操作环境：-10 oC ~+60 oC
储存环境：-20 oC ~+70 oC
线　　性：<1.5% （特殊需求可<1.0%）
玻璃厚度：0.7mm，1.1mm，2.0mm，3.0mm
操作压力：10g ~100g
玻璃种类：化学强化玻璃，普通玻璃

性能与特点：

性能稳定、经久耐用、触摸寿命可达三千五百万次。
能够识别任何接触介质如手指（带手套或不带）、笔、信用卡等的输入信号。
引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材料电阻值小、柔韧性好。
绝缘点小，视觉效果佳，目前我们可做到最小的绝缘点是 Φ 0.035mm，远远领先其它厂商。
触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材料和工艺供选择。

触摸屏尺寸：

机种编号	规格	外形尺寸(mm)	可视区尺寸(mm)	驱动区尺寸(mm)
MP-058-IN-W5R	5.8"内置	138.00x108.00/5.43"x4.25"	118.00x89.000/4.65"x3.5"	116.00x87.00
MP-065-IN-W5R	6.5"内置	156.00x120.00/6.14"x4.72"	136.00x100.00/5.35"x3.94"	134.00x98.00
MP-074-IN-W5R	7.4"内置	171.90x127.40/6.77"x5.02"	148.90x112.40/5.86"x4.43"	145.90x109.40
MP-084-IN-W5R	8.4"内置	208.00x152.00/8.19"x5.98"	176.00x133.00/6.93"x5.24"	171.00x128.00
MP-104-IN-W5R	10.4"内置	249.00x186.60/9.8"x7.35"	219.90x167.8 0/8.66"x6.61"	215.90x163.80
MP-121-IN-W5R-B	12.1"内置	276.00x213.00/10.87"x8.39"	253.00x191.00/9.96"x7.52"	247.00x185.00
MP-121-IN-W5R-C	12.1"内置	271.27x205.74/10.68"x8.1"	250.87x189.40/9.88"x7.46"	246.37x184.90
MP-121-IN-W5R-D	12.1"内置	265.00x209.00/10.43"x8.23"	247.97x186.48/9.76"x7.34"	245.97x184.48
MP-141-IN-W5R	14.1"内置	321.06x249.94/12.64"x9.84"	289.68x218.31/11.4"x8.59"	287.68x216.31
MP-150-IN-W5R-D	15"内置	337.00x257.00/13.27"x10.12"	310.00x235.00/12.2"x9.25"	305.00x228.00
MP-170-IN-W5R-D	17"内置	366.00x294.50/14.41"x11.59"	342.00x274.50/13.46"x10.81"	334.00x266.50
MP-170-IN-W5R-E	17"内置	362.00x278.00/14.25"x10.94"	340.00x260.00/13.39"x10.24"	320.00x238.00
MP-181-IN-W5R-B	18.1"内置	388.00x313.00/15.28"x12.32"	363.00x291.00/14.29"x11.46"	357.00x285.00
MP-190-IN-W5R	19"内置	395.00x300.00/15.55"x11.81"	370.00x276.00/14.57"x10.87"	358.00x267.00
MP-210-IN-W5R	21"内置	438.00x331.00/17.24"x13.03"	416.60x315.00/16.4"x12.4"	402.60x301.60
MP-210-IN-W5R-B	21"内置	445.64x366.90/17.54"x14.44"	413.20x334.47/16.27"x13.17"	411.68x332.94
