军工五线触摸屏

作者： MapleTouch 时间：2008-12-10 源于：MapleTouch 总点击：

【导读】：军工五线触摸屏的结构与四线电阻式类似，也有下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层。五线触摸屏的工作原理与四线电阻式不同的是：五线式的X和Y方向上的驱动电压均由下线路的ITO层产生，而上线路层仅仅扮演侦测电压探针的作用。即便上线路薄

工作原理

军工五线触摸屏的结构与四线电阻式类似，也有下线路（玻璃或薄膜材料）导电ITO层和上线路（薄膜材料）导电ITO层。五线触摸屏的工作原理与四线电阻式不同的是：五线式的X和Y方向上的驱动电压均由下线路的ITO层产生，而上线路层仅仅扮演侦测电压探针的作用。即便上线路薄膜层被刮伤或损坏，触摸屏也能正常工作，所以五线电阻式的使用寿命远比四线式的长。

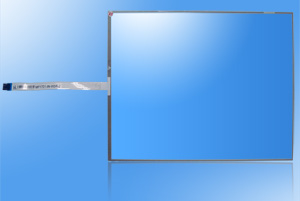

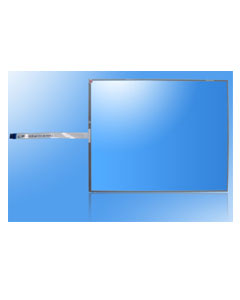

军工五线触摸屏

系统规格：

电路等级：5VDC，35mA
表面硬度：≧3H
透光率：≧80%±2%
单点寿命：大于3500万次
触点抖动时间：<15ms
分辨率：4096*4096
操作环境：温度( -10 °C ~+70°C )
　　　　　湿度( 20%RH ~ 90% RH )
储存环境：温度( -40 °C ~+80°C )
　　　　　湿度( 10%RH~ 90% RH )
线　　性：≦1.5% （特殊需求可<1.0%）
玻璃厚度：3.20±0.210mm, 2.20±0.210mm
玻璃种类：化学强化玻璃，普通玻璃

性能与特点：

性能稳定、经久耐用、触摸寿命可达三千五百万次。
能够识别任何接触介质如手指（带手套或不带）、笔、信用卡等的输入信号。
引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材料电阻值小、柔韧性好。
绝缘点小，视觉效果佳，目前我们可做到最小的绝缘点是 Φ 0.035mm，远远领先其它厂商。
触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材料和工艺供选择。

触摸屏尺寸：

机种编号	规格	外形尺寸(mm)	可视区尺寸(mm)	驱动区尺寸 (mm)
MP-1201-IN-W5R-J	12.1"内置	271.27±0.30*205.74±0.30	252.87±0.20*191.40±0.20	247.00±0.20*185.50±0.20
MP-1501-IN-W5R-J	15.1"内置	332.90±0.30*248.90±0.30	311.10±0.20*235.10±0.20	307.10±0.20*231.10±0.20
MP-1701-IN-W5R-J	17.1"内置	356.00±0.30*286.50±0.30	343.00±0.20*275.50±0.20	337.00±0.20*269.50±0.20
MP-1901F-IN-W5R-J	19.1"内置	426.60±0.30*272.10±0.30	414.20±0.20*261.10±0.20	411.20±0.20*257.30±0.20
MP-1901-IN-W5R-J	19.1"内置	393.40±0.30*316.65±0.30	380.90±0.20*305.65±0.20	377.30±0.20*302.05±0.20
