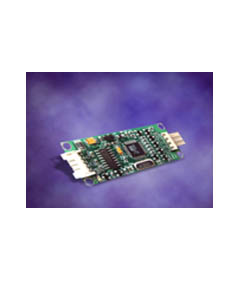

Onetouch 4000S四线电阻触摸屏控制器

作者： 51touch 时间：2009-01-06 源于：中国触摸屏网总点击：

【导读】：Onetouch 4000S四线电阻触摸屏控制器技术参数 4000S四线电阻触摸屏控制器, 采用国际标准5V供电协议, 提供键盘接口供电和外部直接5V供电双组接口,符合触摸屏控制器的国际标准。国际标准接口，支持最全面操作系统，同时具有最大的兼容性，提供最简

Onetouch 4000S四线电阻触摸屏控制器技术参数

4000S四线电阻触摸屏控制器, 采用国际标准5V供电协议, 提供键盘接口供电和外部直接5V供电双组接口,符合触摸屏控制器的国际标准。国际标准接口，支持最全面操作系统，同时具有最大的兼容性，提供最简便，快捷，稳定的安装和维护方式。

技术原理:　四线电阻技术
外围尺寸:　PCB 电路板22.5 í 55 mm
PC 接口:　1X5,2.0mm间距的母头连接至 Serial (RS-232) port
电源接口:　由键盘接头取得+5VDC(外部连接)
通訊接口:　串口Serial (RS-232)
安装孔:　在控制板的四个角
触摸接口:　中心阶距2.54mm的1X4mm的公头连接到触摸屏(JW4)
温度范围:　工作温度: 0°C ~ 65°C;储存温度: -25°C ~85°C
湿度范围:　工作湿度: 10% ~ 90% RH (无结露);储存湿度: 10% ~ 90% RH (无结露)
阻燃特性:　印刷电路板基板符合94V0标准，所有塑料元件包括插头和连接器也都符合94V0标准
供应电压:　+5VDC(正负10%)
静电保护:　空气放电电压15千伏，接触放电电压8千伏Per EN 61000-4-2, 1995 : Meets Level 4
触摸分辩:　4096 X 4096
传输速率:　9600 baud波特率
响应时间:　每个坐标位置大约10 ms
驱动程序:　支持众多操作系统；Microsoft Windows NT4.0 / XP / 2000 / ME / 98 / 95；DOS/ Microsoft Windows 3.X；Linux : Red Hat 9.0 , Mandrake 9.1,OS2,MAC 等
产品认证:　FCC、CE、UL、RoHS
