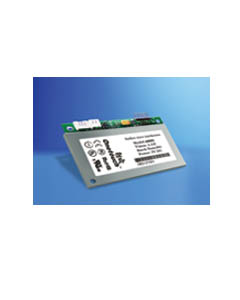

Onetouch 6000U表面声波触摸屏控制器

作者： 51touch 时间：2009-01-06 源于：中国触摸屏网总点击：

【导读】：Onetouch 6000U表面声波触摸屏控制器技术参数 6000U 表面声波触摸屏幕控制器, 采用国际标准即插即用的USB协议, 提供USB直接供电和进行数据传输。不需要任何外部电源供应。自主产权的诊断和判定模式，智能判定，多点触摸等高技术的应用，保证触摸

Onetouch 6000U表面声波触摸屏控制器技术参数

6000U 表面声波触摸屏幕控制器, 采用国际标准即插即用的USB协议, 提供USB直接供电和进行数据传输。不需要任何外部电源供应。自主产权的诊断和判定模式，智能判定，多点触摸等高技术的应用，保证触摸屏的精确、稳定、可靠。国际标准接口，提供最简便，快捷，稳定的安装和维护方式。

技术原理:　表面声波技术
外围尺寸:　PCB 电路板 87 x 56 x 12 mm
PC 接口:　1X5 的2.0间距的5 Pin 母头连接到PC的R-232串行接口
电源接口:　2 Pin，直接连接+5VDC(内部连接)由232电缆提供的键盘接头获得+5VDC(外部连接)
面板接口:　方型接头：2 X 6, 0.635mm，中距：2.54 mm
温度范围:　工作温度: 0°C ~ 65°C;储存温度: -25°C ~85°C
湿度范围:　工作湿度: 10% ~ 90% RH (无结露);储存湿度: 10% ~ 90% RH (无结露)
供应电压:　+5VDC(+4.75V ~ +5.25V )
供应电流:　60 mA (+5VDC之下)最小电流:100mA
通訊接口:　串口Serial (RS-232)
静电保护:　空气放电电压15千伏，接触放电电压8千伏Per EN 61000-4-2, 1995 : Meets Level 4
触摸分辩:　4096 X 4096
传输速率:　9600 baud波特率
响应时间:　每个坐标位置大约10 ms
可靠性:　平均无故障时间（MTBF）大于500,000小时
使用寿命:　每点触摸大于5000万次
阻燃特性:　印刷电路板符合94V0标准，塑料元件符合94V0标准
控制结构:　双层表面安装设计，用于抑制电磁干扰
驱动程序:　支持众多操作系统；Microsoft Windows NT4.0 / XP / 2000 / ME / 98 / 95；DOS/ Microsoft Windows 3.X；Linux : Red Hat 9.0 , Mandrake 9.1,OS2,MAC 等
产品认证:　FCC、CE、UL、RoHS
