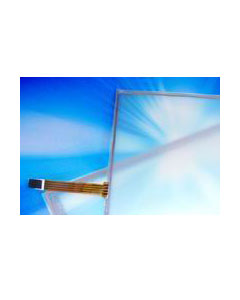

五线电阻式触摸屏
五线触摸屏工作原理
五线电阻式触摸屏的结构与四线电阻式触摸屏结构类似,也有下线路(玻璃或薄膜材料)导电ITO层和上线路(薄膜材料)导电ITO层,五线电阻式触摸屏工作原理与四线电阻式触摸屏不同的是:五线电阻式的X和Y方向上的驱动电压均由下线路的ITO层产生,而上线路层仅仅扮演侦测电压探针的作用,即使上线路薄膜层被刮伤或损坏,触摸屏也能正常工作,所以五线电阻式触摸屏的使用寿命远远比四线电阻式触摸屏长。
五线电阻式触摸屏 规格性能
- 电 路 等级: 5V（DC），35mA
- 表 面 硬度: 3H
- 透 光 率: 亮面材料>83% 雾面材料:>78%
- 触点抖动时间: < 5ms
- 操 作 温度: -10 oC ~+60 oC(湿度：20% ~ 85%、不凝结水珠)
- 储 存 温度: -20 oC ~+70 oC (湿度：20% ~ 90%、不凝结水珠)
- 使 用 寿命: 1.敲击寿命:>100万次(单点点击)
2.笔画寿命>100万次 - 分 辨 率: 4096*4096
线性<1.5% （特殊需求可<1.0%） - 操 作 压力: 10g -100g(笔尖或指触)
- 玻 璃 厚度: 0.7mm，1.1mm，1.8mm，3.0mm
- 玻 璃 种类: 化学强化玻璃，防暴玻璃
产品特点
- 性能可靠，经济实用，应用广泛。
- 能够识别任何接触介质如手指（带手套或不带）、笔、信用卡等的输入信号。
- 引出线采用FPC(柔性线路板材料)比其它生产商使用的PET材料电阻值小，柔韧性好。
- 线路绝缘点小，视觉效果佳，目前我们可做到最小的绝缘点是 Φ 0.035mm，远远领先其它厂商。
- 触摸屏表面有亮面、雾面、防眩、消光、防牛顿环等多种材料和工艺供选择。
触摸屏幕尺寸
TouchKit触摸屏尺寸表
寸数
产品编号
外型尺寸
可视区V、A
驱动区A、A
1.9"
TouchKit-0190-W4R
49.5
38.5
37.99
32.32
36.99
25
2.2"
TouchKit-0220-W4R-L
53
38.6
45.8
33
45.8
25
2.4"
TouchKit-0240-W4R-K
61
45.4
53
36.2
51
25
2.5"
TouchKit-0250-W4R-J
59.7
44.6
51.2
38.6
51.2
25
2.6"
TouchKit-0260-W4R-H
61
51.4
53
42.2
52
41.2
2.6"
TouchKit-0261-W4R
60
51.5
54
41
53
40
2.8"
TouchKit-0280-W4R-B
69.8
54.8
57.8
45
57.8
45
2.9"
TouchKit-0290-W4R-G
70
47
64
37
63
36
3.0"
TouchKit-0300-W4R
76.6
47.8
66.6
41.4
64.6
39.4
3.0"
TouchKit-0301-W4R-F
70
55
61
47
61
47
3.3"
TouchKit-0330-W4R
74.8
60.5
70
49
68
47
3.4"
TouchKit-0340-W4R-E
76.9
63.9
70.88
53.63
70.08
52.56
3.5"
TouchKit-0350-W4R-D
76.9
63.9
71.08
53.56
71.08
53.56
5.2"
TouchKit-0520-W4R-B
93.8
115
80.8
109
77.8
106
5.2"
TouchKit-0521-W4R
118.53
93.2
108.6
82.2
105.6
79.2
5.7"
TouchKit-0570-W4R-C
132.5
104.7
123
94.7
116
87.7
5.8"
TouchKit-0580-W4R
135.5
103
122
92
119
89
6.5"
TouchKit-0610-W4R
156.6
89.3
144.4
80
144.4
80
6.2"
TouchKit-0620-W4R
132
115
125
102
122
99
6.5"
TouchKit-0650-W4R-B
156.6
89.3
144.4
80
144.4
80
6.5"
TouchKit-0651-W4R-B
155
89.2
145.5
78.6
145.5
78.6
6.5"
TouchKit-0652-W4R
156.6
89.3
144.4
80
144.4
80
6.8"
TouchKit-0680-W4R
166
100
155
88.5
153
85.5
7.0"
TouchKit-0700-W4R
105.4
168.4
93.4
157
91.9
154.9
8.0"
TouchKit-0800-W4R
107.5
192.2
96.7
183.3
93.3
179.7
8.0"
TouchKit-0801-W4R
183
141
165.5
125.3
162.5
122.3
8.4"
TouchKit-0830-W4R
149
184.8
130.5
172.8
126.5
168.8
8.4"
TouchKit-0840-W4R
199
119
188.7
106.8
187.2
105.3
10.4"
TouchKit-1040-W4R
234
178
216
163.4
212
157.4
10.5"
TouchKit-1050-W4R
180
236.5
164
216
160
212
12.1"
TouchKit-1210-W4R
271
206
254
192
248
186
14.1"
TouchKit-1410-W4R
298
227
289
218
289
218
15"(LCD)
TouchKit-1510-W4R
322
247
310
235
304
228
17"(LCD)
TouchKit-1710-W4R
355
288
341.5
275
333.5
267
17"(CRT)
TouchKit-1700-W4R
362
278
331
250
320
240
19"(LCD)
TouchKit-1910-W4R
396
323
376
306
367
293
12.1"
TouchKit-1210-W5R
265
200
252.6
190.5
248
186
12.1"
TouchKit-1210-W5R
271
206.2
253.5
191.5
248
186
15.0"
TouchKit-1510-W5R
337
257
310
235
305
228
15.0"
TouchKit-1511-W5R
326.5
253.5
310
235
305
228
17"(LCD)
TouchKit-1710-W5R
366
294.5
342
274.5
334
266.5
17"(CRT)
TouchKit-1700-W5R
362
278
339
259
324
240
19"(LCD)
TouchKit-1910-W5R
404.5
330
381
305.5
376
300.5
