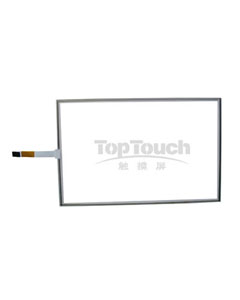

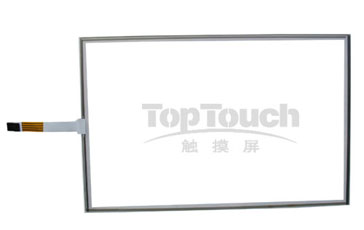

10.4"(4线式模拟触摸屏)


  • 屏 幕 尺寸:10.4寸
  • TOUCH PANEL外型:186.6MM*249MM
  • 可 视 区:167.8MM219.9MM
  • 动 作 区:163.8MM*215.9MM
10.4 10.4"(4线式模拟触摸屏)

工作原理

图片介绍

图片介绍

    触摸屏附着在显示器的表面,与显示器相配合使用,如果能测量出触摸点在屏幕上的坐标位置,则可根据显示屏上对应坐标点的显示内容或图符获知触摸者的意图。其中电阻式触摸屏在嵌入式系统中用的较多。电阻触摸屏是一块4层的透明的复合薄膜屏,如图2所示,最下面是玻璃或有机玻璃构成的基层,最上面是一层外表面经过硬化处理从而光滑防刮的塑料层,中间是两层金属导电层,分别在基层之上和塑料层内表面,在两导电层之间有许多细小的透明隔离点把它们隔开。当手指触摸屏幕时,两导电层在触摸点处接触。 触摸屏的两个金属导电层是触摸屏的两个工作面,在每个工作面的两端各涂有一条银胶,称为该工作面的一对电极,若在一个工作面的电极对上施加电压,则在该工作面上就会形成均匀连续的平行电压分布。如图1所示,当在X方向的电极对上施加一确定的电压,而Y方向电极对上不加电压时,在X平行电压场中,触点处的电压值可以在Y+(或Y-)电极上反映出来,通过测量Y+电极对地的电压大小,便可得知触点的X坐标值。同理,当在Y电极对上加电压,而X电极对上不加电压时,通过测量X+电极的电压,便可得知触点的Y坐标。


通用标准规格

  • 表面硬度:3H
  • 透 光 率:80 %↑
  • 操作温度:-10°C ~ 60°C
  • 耐久力打击:超过 1 百万次
  • 操作电压: DC5V
  • X、Y阻值:200Ω ~ 900Ω(依不同尺寸而稍有变化)
  • 线  性:< 1.5%
  • 表面处理:雾面及亮面
  • 操作压力:15~70g (依客户需求而定)
  • 储存温度:-20°C ~ 70°C
  • 噪  声:5 m sec ~ 15 m sec
  • 操作电流:5mA ~ 25mA
  • 绝缘阻抗:20MΩ↑ @DC25V

光学的特性


    光透过率在波长550 nm的可视波下可达80%↑以上。

电气的特性

  • 导通阻抗:200Ω< X Axis <800Ω
         300Ω< Y Axis <900Ω
  • 绝缘阻抗:20MΩ↑ @ DC 25V
  • 耐静电气:10 KV , 100Ω , 250 PF的静电气印加后无异常发生。
  • 线性误差:X Axis:1.5% ↓
         Y Axis:1.5% ↓
  • 操作电压:操作电压可从 3V ~ 7V DC
  • 操作电流:操作电流可从 5mA ~ 25mA

4线电阻模拟屏的应用

  • 车载产品 7”LCD(车载DVD) Video
  • 电子词典: 纤巧超薄,连笔手写,双语词库
  • 门禁系统: 可看图点击,操作简单方便
  • PDA 掌上奔腾随身PC,采用WIN CE操作系统,具备丰富实用的个人事务处理功能.
  • Notebook Intel专业移动CPU,128M内存,Micro系统
  • Mobile: PDA功能手机

4线性尺寸汇编


    线形尺寸汇编汇集了本公司已开模做做样的各种尺寸型号(从1.3inch-19inch),尺寸详情请点击触摸屏图纸下载对应的尺寸型号。

注:备注栏标有“生产”字样的型号表示此型号已量产,选此型号免开模费;标有“打样”字样或者空白表示此型号只出过图纸或者人工打过样并无模具,选此型号需付开模费。
图片介绍
图片介绍
图片介绍
