北京时间05月15日消息,中国触摸屏网讯,电阻4和5线触摸传感器是最流行的,最常见的触摸屏技术,与约75%的市场份额,主要是由于其低廉的成本和简单的电子接口。
本文来自:http://www.51touch.com/touchscreen/news/front/201505/15-35924.html
高音量这些屏幕都需要一种低成本可靠的接口,通常用一个低功率元件。这可以通过一系列的模拟功能加上低功耗模式的便携式,电池供电的应用提供。
模拟电阻式触摸屏
通常一个电阻式触摸屏包括至少三层的。柔性膜从PET膜制成的悬挂在一个刚性基片由玻璃或压克力制成,并且两个表面都涂有一透明导电膜,通常为铟锡氧化物(ITO)。导电ITO层保持分离由沿着边缘的绝缘间隔件,并且通过在两个ITO层的内表面上间隔物点。以这种方式,将没有电连接,除非将压力施加到所述顶片(PET膜)。
电阻式触摸屏,特别是便宜的人,是众所周知的有弹性,易被毛刺,并且因此过滤所确定的坐标是必要的。虽然外部元件可用于实现模拟滤波,这将增加设计成本。一个更好的办法来实现正确的坐标是在软件运行数字滤波器:中值滤波器是一个不错的选择,因为它消除了不正确的测量。的数字滤波器,然而,意味着几次测量以获得一个单一的X或Y坐标对。另外,也可以通过定义需要满足以接受一组新的坐标的情况介绍的纠正措施。这些措施包括切换回之前和之后新的测量待机模式并确认接触取,取RTouch考虑。这应该接受新的价值,只有当他们适合在一个定义良好的噪音窗口。
也可以检测到触摸的末端。该系统的误差率将增加滤波的复杂性降低。有精确的测量和高转换率之间的不可避免的折衷。精确测量需要更多的数据样本,但较低的转化率,这可能导致可察觉的延迟。因此触摸系统应设计成使得被在50到100毫秒生成坐标。
寄生电容
触摸屏系统中的电容元件也需要考虑。的总电容可以通过两个平行的电容,每个被建模为50 nF的或更小的电容。它们一起形成的时间常数,改变平面的激励时,这是负责时间延迟。如果触摸传感器通过施加VCC到平面之一为测定活化,另一方面(检测)面的电压将立即上升到0.5 VCC作为寄生电容的结果。然后,它会沉淀到在接触点上的电压由以下的指数波形的时间常数所决定的。这必须考虑到在接口的开发。

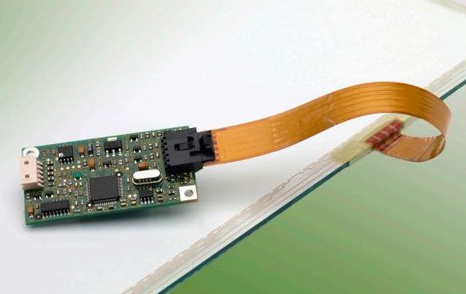

触摸屏控制器
4或5线触摸屏传感器的接口的几个关键要求。一个模拟 - 数字转换器,具有10位的分辨率和下面的触摸屏(1.5%-3%)的线性误差的绝对误差是所必需的模拟值转换成数字值。
