不用皮肤接触的投影型触摸面板

作者: 51Touch     时间:2010-09-29     源于:OFweek电子工程网    总点击:
【导读】:投影型静电容量方式触摸面板的卖点是轻快的操作感和多点触控。被iPhone采用后,迅速引起人们的关注,目前已在很多便携产品上得到使用。但是,与电阻膜方式相比,投影型存在着可检测物体有限的问题。只有皮肤和特殊用笔才能输入。因为投影型只能检测到导电体的输入动作。

    北京时间09月29日消息,中国触摸屏网讯,投影型(ProjectionType)静电容量方式触摸面板的卖点是轻快的操作感和多点触控(MultiTouch)。被iPhone采用后,迅速引起人们的关注,目前已在很多便携产品上得到使用。但是,与电阻膜方式相比,投影型存在着可检测物体有限的问题。只有皮肤和特殊用笔才能输入。因为投影型只能检测到导电体的输入动作。

    本文来自:http://www.51touch.com/touchscreen/news/front/201009/29-7877.html

  为解决上述课题,日立显示器公司(HitachiDisplays)开发出了可检测到树脂和布等绝缘物体的输入的投影型触摸面板(图1)。这样,即使是投影型触摸面板也能够实现戴着手套操作、或用指甲选择按钮、或用树脂笔写字等多种输入方法。也就是说已经克服了投影型相对于电阻膜方式而言的缺点。用绝缘物体和手指操作的多点触控也成为可能。

  性能和原有产品相同

  除了可以用绝缘物输入的特点以外,在具有10ms~16ms的响应时间、90%以上的全光线透射率以及耗电量和耐久性等方面,此次开发的产品与普通的投影型性能相同。在检测控制方面,可使用原来用于投影型的控制器IC。

  关于座标检测误差方面,采用游戏机使用的普通树脂笔(笔尖直径为0.8mm)时,其误差在±0.5mm以下(座标的检测精度为±1.0%)。0.8mm这一数值比原有投影型可检测的特殊笔尖还要细,可实现更加细微的操作和文字输入。

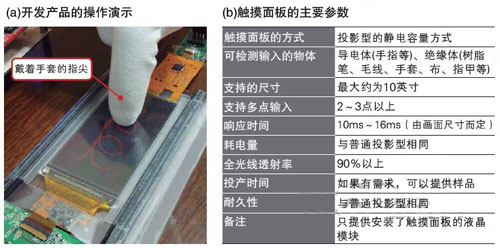

图1:可用戴着手套的手指操作

  日立显示器公司开发的可检测用树脂、布和手套等绝缘物体输入的投影型静电容量方式触摸面板(a)。据该公司介绍,除了检测利用绝缘物体的输入以外,其它特性与普通投影型相同(b)。

  虽然日立显示器公司没有公开产品采用的技术细节,但是该公司称,其产品在普通投影型触摸面板上“添加了某种材料,改变了构造”。尽管添加了材料,但为了使安装触摸面板的液晶面板模块厚度和大小不发生变化,该公司进行了多种努力。不仅改进了硬件,还新开发出了能够检测绝缘物的处理算法。

  日立显示器计划不以触摸面板单体形式销售,而是将其安装在液晶面板上,以模块的形式销售。如果有需要,该公司可以提供样品。支持的面板尺寸最大约为10英寸。预计主要应用于3~4英寸的显示器上。
