投射电容式多点触控晶片在大尺寸电容触控萤幕上的应用(二)

作者: admin     时间:2009-09-18     源于:DigiTimes    总点击:
【导读】:关于边缘半个菱形的处理。为了保证电容的匹配性,在处理边缘菱形结构时,要保证其完整的半个菱形,如图3。图7中的两种边缘处理方法是禁止的。

    北京时间09月18日消息,中国触摸屏网讯, 2、边缘处理

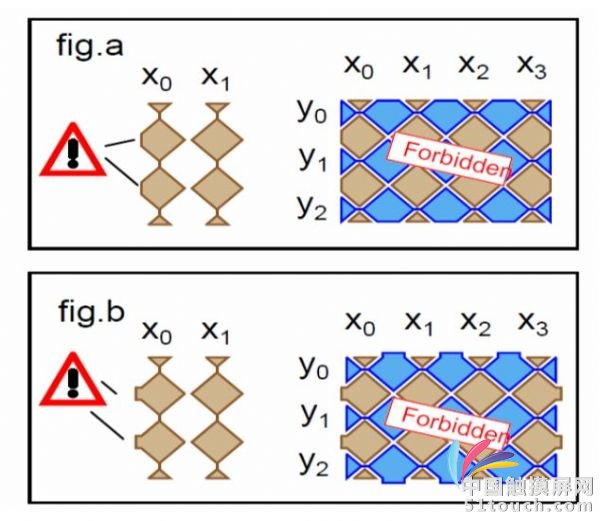

    关于边缘半个菱形的处理。为了保证电容的匹配性,在处理边缘菱形结构时,要保证其完整的半个菱形,如图3。图7中的两种边缘处理方法是禁止的。

    本文来自:http://www.51touch.com/touchscreen/news/front/200909/18-3213.html


图7

    这一点很重要,电容触摸屏的边缘是处理的难点。如果边缘处理不好会造成边缘的座标不淮,游标跳动等现象。

    3、补偿处理
    由于採用△C来作为有效资料,因此在边缘要增加Dummy线来儘量保证线间电容的匹配性。

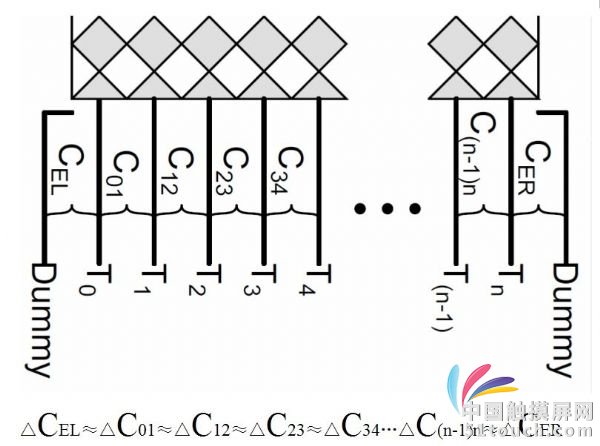

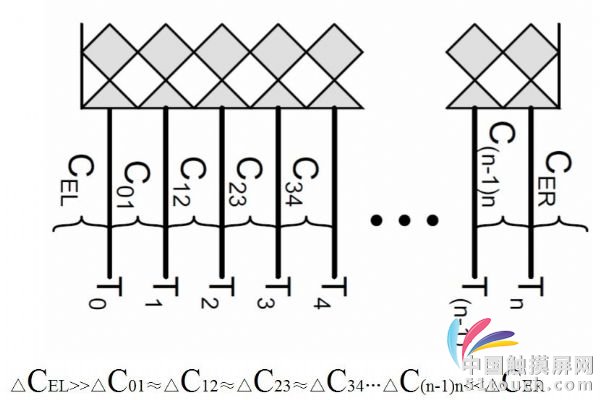

    从图8和图9两种设计中可以看出,图9的设计更具有合理性。具有更加均匀的Raw data。


图8

图9

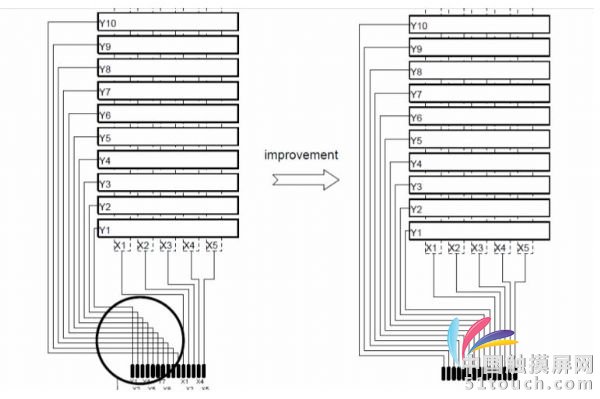

    从菱形图案到IC之间的佈线儘量在布在一侧,且禁止出现线交叉现象出现。如图10。


图10

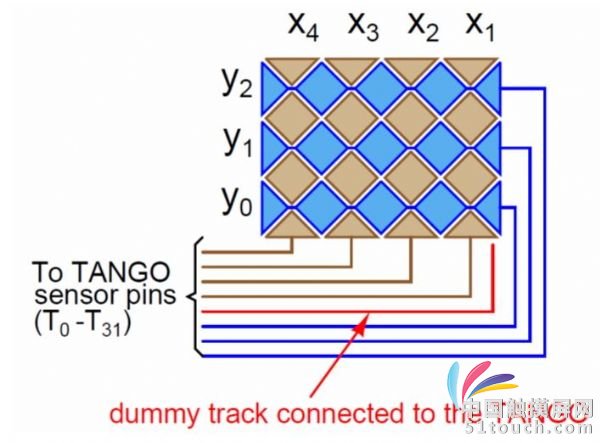

    在XY扫描线之间增加Dummy隔绝XY之间信号。且所有的Dummy线要连接到Tango的某一Pin脚上,并在软体配置中予以声明。如图11。



    4、阻抗控制
    对于佈线的阻抗问题,Pixcir的方案并不严格要求低阻抗,只要保证每条扫描线的RC在范围之内就可以。而线间的阻抗要求最小为109欧姆。这是Pixcir方案的又一优势所在。因为有的方案必须要求很低的阻抗,势必导致ITO厚度增加,随之而来的就是透过率的下降,这是作为显示器件所不愿意见到的。

    5、FPC接地铺铜设计

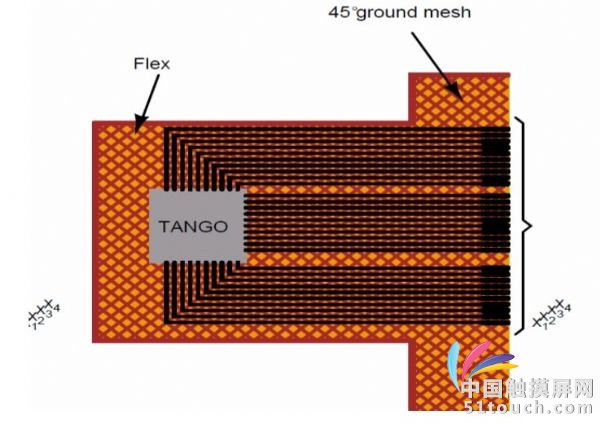

    FPC的接地铺铜设计採用斜纹45度角,这样既可以有效地避免静电,又对RF信号有很好的遮罩。如图12。


图12

    软体系统

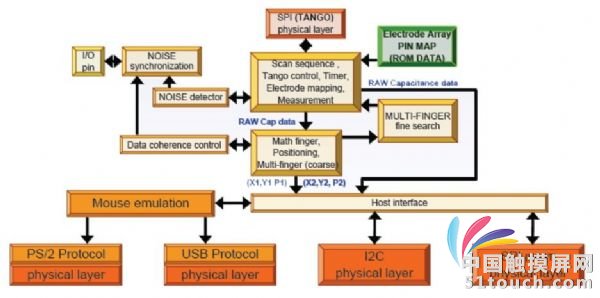

    Tango用于採集触控萤幕上的资料,通过SPI协定和MCU进行通讯,MCU将採集到的资料进行解析和计算,并以HID的格式向主机报告。图13为MCU软体及结构示意图。


图13

    结论
    利用Pixcir方案开发的投射电容触摸屏具有扫描速度快,定位准确,透过率高,稳定性好,支援双指触摸,能够识别压力等优点。
