昭和电工等开发成功透明导电图案量产技术

作者: Touchscreen     时间:2015-06-01     源于:技术在线    总点击:
【导读】:银纳米线墨水在印刷后通过光固化技术(photonic curing)来提供导电性,昭和电工此次开发出了提高在基板上的附着度、将固化时对基板的损伤降至最小限度的底涂布剂。

    北京时间06月01日消息,中国触摸屏网讯,昭和电工和微波化学共同开发出了利用印刷技术形成透明导电图案的“银纳米线墨水”量产技术。据昭和电工介绍,将从2015年7月开始供应样品。

    本文来自:http://www.51touch.com/touchscreen/news/focus/201506/01-36213.html

       昭和电工于2012年与日本国立大学法人大阪大学的菅沼克昭教授合作开发出了通过印刷形成透明导电图案的银纳米线墨水。不过,银纳米线墨水要想实现高透光性和导电性,需要提高金属纳米材料——银纳米线的长径比(长度与直径之比),而采用原来的合成方法,银纳米粒子容易在整个表面上结晶生长,不容易形成线状,确立稳定生产的量产技术成为一大课题。

       此次,昭和电工和微波化学开发出了采用选择加热技术之一——微波加热的合成方法。在银纳米线的生长过程中,向银纳米粒子照射微波时,仅生长末端吸收能量发热。利用这一特性,通过使阻碍结晶生长的封盖剂(capping agent)选择性吸附在银纳米粒子上,能高效生产细长的纳米线。

       另外,银纳米线墨水在印刷后通过光固化技术(photonic curing)来提供导电性,昭和电工此次开发出了提高在基板上的附着度、将固化时对基板的损伤降至最小限度的底涂布剂。还在开发防止一般不耐热的银纳米线劣化的外覆剂(Overcoating agent),昭和电工将从2015年7月开始提供这种墨水及周边部件的样品。昭和电工表示:“量产工厂未定,不过最早将于2016年开始量产”。

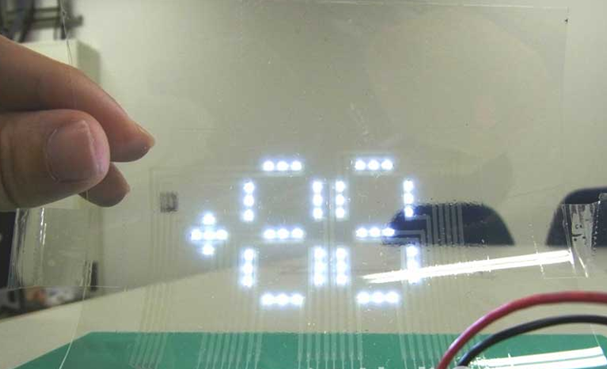

       另外,昭和电工将在2015年6月3-5日于东京有明国际会展中心举行的“JPCA Show 2015”上,展出利用这种墨水及周边部件试制的触摸传感器及7英寸触摸面板。
