四线电阻屏控制IC可支持两点触摸

作者: 51Touch     时间:2010-09-26     源于:电子系统设计    总点击:
【导读】:苹果IPONE手机凭借其独特的魅力,成为众手机厂商羡慕的对象。在触摸控制技术方面,它给消费者带来的全新体验让人尤为记忆深刻。如今,全触摸控制手机已经成为手机发展的一种趋势,很多知名厂商都推出了各自的不同型号的全触控型手机。这种只需用手指轻轻滑动、点击就能

    北京时间09月26日消息,中国触摸屏网讯, 苹果IPONE手机凭借其独特的魅力,成为众手机厂商羡慕的对象。在触摸控制技术方面,它给消费者带来的全新体验让人尤为记忆深刻。如今,全触摸控制手机已经成为手机发展的一种趋势,很多知名厂商都推出了各自的不同型号的全触控型手机。这种只需用手指轻轻滑动、点击就能够进行各类操作的手机也越来越受到消费者的追捧。

    本文来自:http://www.51touch.com/touchscreen/news/focus/201009/26-7838.html

    目前市面上的触摸屏手机分为两种:一种是电容屏触控手机,电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。当手指触摸在金属层上时,触点的电容就会发生变化,使得与之相连的振荡器频率发生变化,通过测量频率变化可以确定触摸位置获得信息;另一种是电阻屏触控手机,电阻式触摸屏的屏体部分是一块贴在显示器表面的多层复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层,上面再盖有一层外表面硬化处理、光滑防刮的塑料层。当手指按在触摸屏上时,该处两层导电层接触,电阻发生变化,在X和Y两个方向上产生信号,然后将信号送给触摸屏控制器。

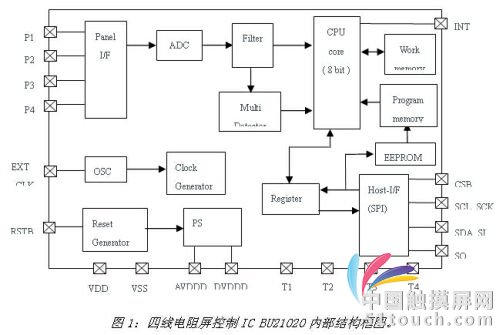

    由于实现原理的不同,电容屏要实现手写比较困难,而且其准确度远远不及电阻屏。对于喜欢手写输入的客户来说,电阻屏相对更优越一点。为了更好地跟上技术发展潮流,在普通电阻屏上实现两点识别成为触摸控制IC迫切需要解决的问题。针对这种需求,ROHM半导体开发出支持两点触摸的四线电阻屏控制IC BU21020,可在普通四线电阻屏上实现两点动作的探测。通过特殊的算法,该款IC能够根据坐标,进行动作识别(能够识别放大,缩小,拖动,滑动,左旋转,右旋转),同时报告两点坐标位置。其内部框图如图1所示。

    电阻式触摸屏控制IC BU21020支持4线电阻式触摸面板。该款IC内置10位A/D转换器,采用I2C或SPI(4线)主机接口,器件工作电压为2.5V~3.3V。它可以实现自动方位触探(2点)。此外,它还集成了时钟震荡器和上电复位功能。采用VQFN28封装。

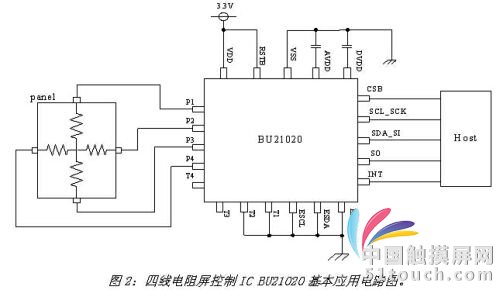

    在以下时段该器件会输出中断信号“INT”:当感应结束检测到一个触摸动作或手势时;当程序载入结束时;以及检测到硬件出错时。其基本电路图如图2所示。

    这款IC主要应用在消费电子领域,如手机、MP3/MP4、MID等产品。同时对于车载GPS,需要进行地图的放大缩小等操作时也能够给予消费者很好的操作体验。相对于电容式触摸屏而言,它能够大幅降低成本,设计简单,外围电路为基本的阻容元件;设计周期短,大大加快了产品成功推向市场的周期。
