北京时间12月11日消息，中国触摸屏网讯，Windows 7已经在全球开始贩卖，其支持多点触控功能仍然是热门话题。多点触控技术能不能带动触控IC和面板产业的另一波商机?哪一种多点触控技术将会脱颖而出成为主流?在设计上有哪些关键?这些都是目前相关业界众所瞩目的焦点。

    本文来自：http://www.51touch.com/touchscreen/news/focus/200912/11-4205.html

　　Windows 7让NB和Netbook有全新想象

　　禾瑞亚(EETI)业务处项目副理吴健毓表示，多点触控面板象征着使用者接口不断革新的进展成果，也因此触控产业的发展前景也越来越值得期待。触控应用从军事、医疗开始逐渐发展到消费电子领域，Windows 7支持多点触控的特性，则让NB和Netbook的操作有了全新想象的样貌。根据禾瑞亚的预估，到2011～2012年，PND具备触控功能的比例将接近100%，GPS装置也有近75%，不过NB和数字相机支持触控的比例只有20%左右，其实还有许多成长空间。

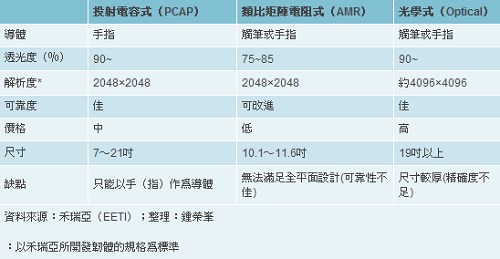

    支持Win 7多点触控技术特性一览表：

　　从触控IC设计的定义上来看，多点触控(Multi-Touch)的技术要求，是要能辨别并提供触控点之间的真实坐标，而手势(Gesture)触控应用，触控IC则只需要辨别并提供2点相对位置即可。吴健毓认为，面板或系统厂商应该针对应用需求，设计最佳化的触控方案，并非一定要真实多点触控功能不可，例如GPS装置或是汽车导航设备，就可以两点手势触控功能为主。

　　无论是触控IC或是面板厂商，若需支持Windows 7多点触控功能，需要经过14项测试，最后才能取得微软的Win 7 标签认证，这也是目前唯一可以依赖检验多点触控测试质量的标准，不过一些细节测试手法与设计变更也随着时间不断调整。目前微软在Windows 7支持多点触控应用的符合要求，暂时以满足两点触控即可。这些测试基本上可分为精确控制、高效能、无鬼影、可随时随地触控等4大要件。吴健毓表示，无论是单点或是双点触控，线性是最重要的核心，例如第一点触控时精确度所容许的偏移量不能超过2.5mm，第二点触控则不能超过5mm。

　　多点触控技术各有千秋 电极与材质大不同

　　目前支持Windows7多点触控功能的触控技术包括利用镜头的Surface技术、以CMOS感测光遮断为主的光学式(Optical)、电容导体的投射电容式(Projective Capacitive;PCAP)和压力式的模拟矩阵电阻式(Analog Matrix Resistive;AMR)这4种触控技术。表面声波式(Surface Acoustic Wave)和LED感测的红外线(Infra-red)触控技术则只能支持两点手势应用。

　　吴健毓指出，光学式触控技术可以支持中大尺寸触控面板，由于不是直接触摸到面板产生触控效应，因此触控玻璃材质较不会有损耗问题，可广泛应用于All-in-One计算机和Surface table。不过由于光学触控面板需要在周边内嵌光学镜头，因此尺寸会较厚。而AMR与传统电阻式触控在结构上相当类似，玻璃基材上铺一层Dot Spacer，在电阻面板上进行以一片片方式蚀刻X轴和Y轴的ITO电极，有别于传统的4线式设计，其所蚀刻的channel术与面板尺寸呈正相关。AMR触控技术主要应用尺寸以10.1和11.6吋为主，15吋也没有问题，不过一般而言AMR触控面板的尺寸不会太大，因为AMR还是具有一般电阻式触控面板的问题，例如透光性不足、压力触控易损、表面无法铺加面板玻璃等。

　　至于投射电容技术主要以玻璃或是Film基材作为触控材质，在X轴与Y轴布设ITO电极，在构造上有许多方式，可能会以一层玻璃或 Film、两层玻璃和两层Film，分别去布设单面或双面X轴和Y轴的ITO电极，投射电容其所蚀刻的channel术也与面板尺寸呈正相关。有别于以往的表面电容技术，投射电容触控技术在降低噪声干扰的能力上显著提升，无须经过校正，没有抖动问题，触控精确度高。

　　投射电容面板玻璃外观相当平坦，可加上其它材质可抗刮而不易坏损，使用寿命大幅提升。此外投射电容触控面板玻璃材质厚度也可提高，就禾瑞亚自身经验来看，面板玻璃材质厚度在4mm以下，可确保Win 7要求的两点触控功能，4～10mm则可运作单点触控功能。值得注意的是，禾瑞亚在AMR和投射电容式触控技术上，采用藉由感测Z轴变化方式来达到感测精确触控点的效果，不过投射电容式的精确度因为特性关系还是比较高。

　　AMR触控朝10.1吋和11.6吋渗透 投射电容正在开花结果

　　触控IC厂商在设计初始，便需要从触控面板厂商哪里得知尺寸大小，以便提供最适合的ITO电极channel数建议值，再让触控面板厂商规划触控感测组件。吴健毓指出，同样是10.1吋和11.6吋，禾瑞亚在AMR触控X轴和Y轴ITO电极的建议值是20×12，投射电容的建议值则是33×19，15吋投射电容触控的ITO电极建议值则是46×34。这些触控IC设计都要兼顾面板厂商的空间考虑。至于在触控IC本身设计上，主要是以ASIC为主，主控制器外因应不同触控技术搭配接受I/O讯号的从控制器。

　　AMR触控技术正朝向10.1吋和11.6吋的触控面板领域渗透，而投射电容触控技术则在各类尺寸面板应用正在开花结果，禾瑞亚在这两大技术为主的ASIC产品，都有取得Win 7标签认证。吴健毓强调，禾瑞亚所推出针对15吋投射电容触控面板所设计的ASIC，已经取得支持Win 7 多点触控的标签认证，而17吋和19吋投射电容触控的ASIC也计划送测。禾瑞亚正在开发以投射电容和AMR技术为基础、可支持32吋触控面板的ASIC，预计在明年1月便可公布。此外，禾瑞亚也开发出藉由AP执行档、可使用单点触控手势达到两点触控功能的方案，吴健毓指出，AP执行档可定义单点触控26种手势以及两点触控8种手势，手势可与各种应用功能相互连结形成对应关系，用单点触控手势来达到两点触控功能所产生的应用效果。
