北京时间01月22日消息，中国触摸屏网讯， 继苹果推出i phone手机后，全球掀起一阵触控热潮，目前市场上所支援的触控面板技术包括电阻式、电容式、光学式、声波、红外线及电磁式，其中又以光学式触控技术最适合应用于AIO（All-In-One）PC市场，成为除了多点电容式触控技术之外，另一个多点触控的新星。

    本文来自：http://www.51touch.com/touchscreen/news/dynamic/201001/22-5055.html

图示:相信科技董事长陈旭东现场展示其光学式触控功能

    光学式触控技术仅需要二个CMOS或CCD感应器，无需使用ITO导电膜，即可达到一般红外线式触控的功效，随著PC尺寸需求的提升，相较于其他触控技术而言，光学式触控技术具有成本下滑空间较大与价格相对优势等诱因，而且没有尺寸愈大良率愈差的障碍，可支援19吋以上中大型尺寸的多点触控应用，技术成熟度及成本优势获得许多系统厂的重视。

    相信科技(Tust Tech. Co., LTD.)的母公司相互股份有限公司董事长陈旭东表示，相互公司自1989年成立，秉持著务实、正派的经营理念，持续提升品质及技术，印刷电路板事业提供双层、单层、多层及特殊材料等技术，生产的印刷电路板可用于多功能事务机、手机及照相机。

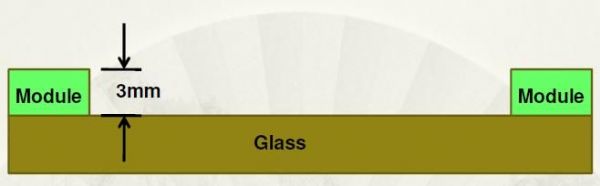

图示:相信科技触控模组厚度仅3mm，亦可精简至2.5mm

    看好光学触控应用技术的潜力，相互股份有限公司于2009年投资成立相信科技公司，以光学式触控模组的开发生产为主要业务，陈旭东并亲自带领具20多年丰富经验的专业研发团队，自行设计开发光学触控模组与lens。模组大小仅为3mm*5mm*10mm, 厚度3mm甚至可精简至2.5mm，与一元铜币相比较下，外型显得格外轻薄短小，目前提供22吋解析度3200dpi与40吋解析度达6400dpi的模组。

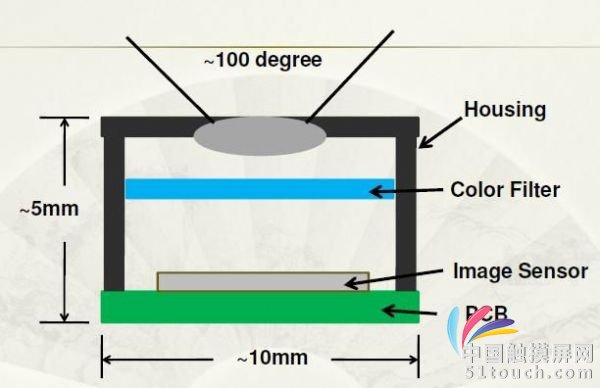

    光学式触控模组主要包括光感测模组、光源模组与影像处理模组等三大部份。光感测模组是由影像感测晶片(image sensor)，镜头(Lens)及PCB所组成，影像感测模组又可分为线型感测晶片(linear sensor)与面积型感测晶片(area sensor)，前者具有撷取资料量少、传输速度快等特性。光源模组是由IR LED与反射板或导光板所组成。影像处理模组则包括硬体(MCU)与演算法软体。

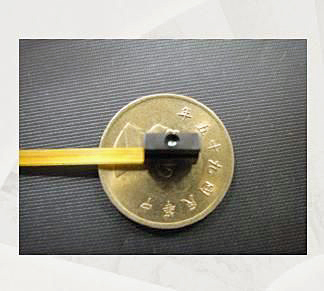

图示:相信科技模组精巧体积，图为与一元硬币比较图

    相信科技董事长陈旭东表示，由于不受限尺寸影响，目前在AIO PC市场的触控应用以光学式触控较成熟。而以大尺寸来说，光学式的成本又较电阻式与电容式少了一半。相信科技目前所提供的光学式触控模组在光感测模组部份已自行开发完成并与几家大厂合作及提供样品做测试，光感测模组是採用linear sensor搭配lens，就X轴和Y轴所形成矩阵式排列，当手指接触萤幕时遮断其光源，进一步定义其座标位置。光源模组部份则採用导光板，亦有配合的厂商合作开发。

    触控技术在AIO(All-In-One)PC大尺寸市场的应用，已逐步扩展至公用显示器装置，像是银行、剧院、博物馆导览，一指化的触控新体验已正式融入消费者的生活当中。相信科技副总经理王国铭表示，相信科技现阶段具备模组量产接单能力，亦可接受单纯的外挂式萤幕业务，现由建智股份有限公司(Sertek)代理其产品推广市场。为提供更优化更好操作的介面，相信科技希望寻求影像处理模组(包含硬体MCU)与演算法软体的技术合作厂商，广邀触控产业链伙伴，以共同开发整组光学式触控模组，抢攻AIO PC市场及更多元应用的触控商机。
