Infrared 红外线 (红外线触控面板)
作者: Atouch 时间:2008-12-16 源于:宇鸿光电股份有限公司 总点击:
【导读】:红外线触控面板,于外框内含有电路板,且 X 轴与 Y 轴有排列均匀的发光二极管发射器和接收器,互相对应。外框可保护发光二极管免于外在环境,但同时可让红外线透过外框射出,构成矩阵平面。
红外线触控面板简介:
宇鸿光电之红外线触控面板是由研发部门秉持前瞻科技,独立开发制造的产品。
目前宇鸿光电生产之红外线触控面板均支持 RS。232 与 USB 接口,并且包含以下规格:
- 平面 显示器: 10.4"/12.1"/15"/17"/26"/32"/42"
- 平面 CRT 显示器: 17"

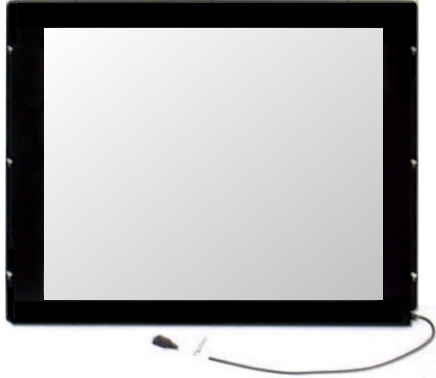

红外线触控面板应用原理:
红外线触控面板,于外框内含有电路板,且 X 轴与 Y 轴有排列均匀的发光二极管发射器和接收器,互相对应。外框可保护发光二极管免于外在环境,但同时可让红外线透过外框射出,构成矩阵平面。
外框内的发光二极管,可接续性的射出红外线光束,构成矩阵。当用手指、笔或任何能阻挡光线的物体来触摸时,会挡住通过该点的红外线光束,在 X 轴与 Y 轴之接收器可侦测出触摸的位置,以判断其坐标。
表面声波触控面板之优势:
100% 的透光率,因为红外线触控屏幕系使用纯玻璃,不附加其它材质。
- 几乎可以用任何物体来触摸,手指、笔、手套 ( 塑料,棉质,皮革 …) 等其它物体。
- 鉴于发光二极管技术之成熟,红外线触控面板在使用寿命上大幅增长并且也更加稳定。
表面声波触控面板应用范围:
- 大尺寸电浆显示器
- 售票服务平台
- 信息查询平台
- 医疗控制中心
- 银行 ATM 系统
- 自动化工业机台
Infrared 红外线尺寸规格表:
LCD显示器专用 |
尺寸 |
型号 |
说明 |
外围尺寸 |
可视区尺寸 |
动作区尺寸 |
尺寸图面 |
10.4" |
IR-104OMG |
铁制外框, 3mm 防爆玻璃 |
272 X 213 |
212 X 161 |
212 X 161 |
PDF |
|
12.1" |
IR-121OMG |
铁制外框, 3mm 防爆玻璃 |
306 X 240 |
248 X 186 |
248 X 186 |
PDF |
|
15" |
IR-151OMG |
铁制外框, 3mm 防爆玻璃 |
375 X 290 |
308 X 232 |
308 X 232 |
PDF |
IR-151OPG |
塑制外框, 3mm 防爆玻璃 |
353 X 277 |
308 X 234 |
308 X 234 |
PDF |
|
17" |
IR-171OMG |
铁制外框, 3mm 防爆玻璃 |
410 X 332 |
341 X 273 |
341 X 273 |
PDF |
|
26" |
IR-260RMG |
铁制外框, 5mm 防爆玻璃 |
670 X 418 |
581 X 329 |
581 X 329 |
PDF |
|
32" |
IR-320RMG |
铁制外框, 5mm 防爆玻璃 |
803 X 493 |
715 X 405 |
715 X 405 |
PDF |
|
42" |
IR-420RMG |
铁制外框, 5mm 防爆玻璃 |
1014 X 615 |
928 X 529 |
928 X 529 |
PDF |
全平面CRT显示器专用 |
尺寸 |
型号 |
说明 |
外围尺寸 |
可视区尺寸 |
动作区尺寸 |
尺寸图面 |
17" |
IR-17FOMG |
铁制外框, 3mm 防爆玻璃 |
398 X 306 |
325 X 244 |
325 X 244 |
PDF |
