系统介绍
沙盘是展览展示中常见的展品形式,具有直观、形象的优点,但是,因为其不具有交互功能,因而使得这种展示形式的信息量受到限制;同时,其展示内容的更新成本十分昂贵,几乎不具备展品升级的空间。
随着时代的发展和科技的进步,人们的思想理念和欣赏水平也随之大大提高,模型也向着功能多样化,智能化,艺术化,人性化的方向发展.
建筑模型在房地产市场的发展力的推动下产生了极大的变化,由早期的体块、粗放型转变为当前的活泼、精细、动感型。声、光、电一体化表现形式已经成为当前建筑模型的发展趋势。我们开发的新一代的智能模型将声,光,电完美的结合在一起。
根据实际应用情况,整个触摸屏多媒体智能模型控制必须支持模拟电路信号,计算机图像、视频和数据,声音的显示控制;将图像、动画、解说、音乐等多种元素很好的融合在一起,以多媒体解说为主线,使设计方案、表现效果图、视频动画与实体模型产生相互对应,解说到某一建筑,显示屏上出现本建筑的各种资料,同时在实体模型上用灯光来表达这个建筑,这将会给观众产生更为深刻的印象。

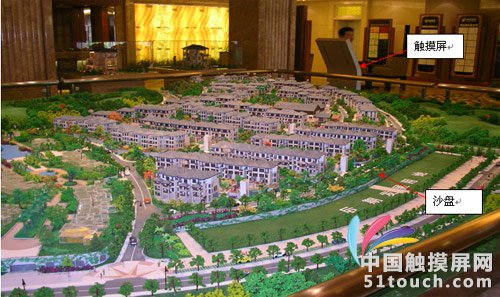

由此,千余光电提出声光电一体化触摸沙盘控制系统,为沙盘类展品增加交互功能, 触摸式实景电子沙盘系统以传统沙盘为基础,为其增加触摸感应设备、计算机、音响设备、显示设备,观众可以用手指点击计算机沙盘上的各个位置,触摸感应设备可以立刻将被点击的位置坐标信息传送至计算机,计算机会将该位置的介绍性内容以声音、视频的方式进行播放,详细全方位地将模型展示给参观者,赋予了模型更加生动的内涵,更好地诠释设计规划者的理念和模型这种艺术作品。
千余沙盘多媒体触摸屏查询系统可以广泛应用于城市规划、房地产开发、水利防汛、森林防火、旅游规划、军事、通讯网络规划 、设施管理、土地规划管理,能够立体化展现山水及地形地貌、建筑等各种电子沙盘,以多种形式体现各类沙盘要素。雨凡沙盘多媒体触摸屏查询系统采用计算机多媒体控制技术,使声 (解说)、光、像、字幕同步显示或异步显示,既可通过手控、感应式控制,也可以多媒体控制;而且雨凡沙盘多媒体触摸屏查询系统具有操作灵活、简单、便于维护和修改等特点。将触摸屏电脑放在沙盘旁边结合我们自有的雨凡沙盘硬件控制器,即可实现沙盘与多媒体电脑灯光 、声音的互动,表现手段让人回味无穷。
本方案书主要以房地产沙盘模型,来对沙盘进行相关控制及各种多媒体信息展示。
【1.1】 开发目标
前台沙盘控制触摸屏查询系统界面大方、有吸引力、震撼力,并且背景音乐搭配适宜,操作简易能使一般没有使用过计算机的用户通过手指触控就能看到沙盘相关点详细信息,以使声 (解说)、光、像、字幕同步显示或异步显示;
前台沙盘控制触摸屏查询系统手工自动关机功能;
后台管理系统提供权限控制,不同的权限用户维护的内容不同;
后台管理系统对前台沙盘控制触摸屏查询系统相关参数进行设置;

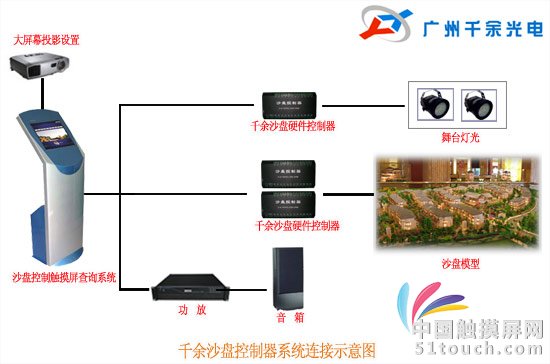

【1.3】 系统组成
系统模块 描述
查询系统 前台沙盘触摸屏控制查询系统
数据库 FirdBird、DBISAM、SQLServer或Oracle
管理系统 后台管理系统
控制器 沙盘硬件控制器
无线PDA 对一些需要无线摇控的用户提供此设备,并根据客户需求制定开发
前台沙盘控制触摸屏查询系统让用户能够进行沙盘相关信息查询
数据库可以提供客户的需要来制定,推荐用FireBrid或DBIsam数据库,无需向SQLServer或Oracle数据库厂商支付授权费用。
后台管理系统主要针对信息中心系统管理员,前台沙盘控制触摸屏查询系统所需的查询信息都通过该系统来进行后台维护
雨凡沙盘硬件控制器
千余沙盘硬件控制器通过逻辑控制器输出的数字开关控制信号经此设备隔离放大后,转换成电气开关量直接控制模型灯光电器动作。每个控制器具有24 路继电器开关输出。对模型电器来讲,可以简单的把每块驱动板当作 24 个电器开关来使用,安装简单,使用方便。该控制器是雨凡科技自己独立研发的拥有自主产权的产品,无需增加任何另外的附加设备就可以对模型灯光和电气设备进行控制。
无线PDA: 该设备无线通信距离可达300米,可以穿透障碍物,避开红外遥控只要有障碍物就无法摇控,摇控距离短的缺陷,同时也可以减少硬件投资,也可以不用触摸屏设备,就可以对沙盘进行控制;
