北京时间09月14日消息，中国触摸屏网讯，三洋电机首次公开了在薄膜硅型太阳能电池的部分制造工序中采用涂布工艺的成果。由于可减少真空工艺，因此有望降低制造成本。该公司还公开了使用1.1m×1.4m底板时，稳定化前的转换效率为10.4％的结果。

    本文来自：http://www.51touch.com/material/news/201009/14-7765.html

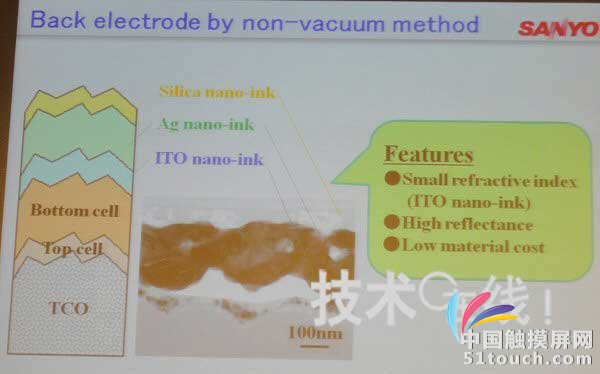

图示:背面部分采用涂布工艺

　　利用涂布工艺成膜的是ITO、Ag和硅，使用大日本网屏的线性涂布机（Line Coater）涂布三菱材料的纳米油墨后加热形成。非晶硅型膜和微晶硅膜与原来一样仍采用真空工艺。

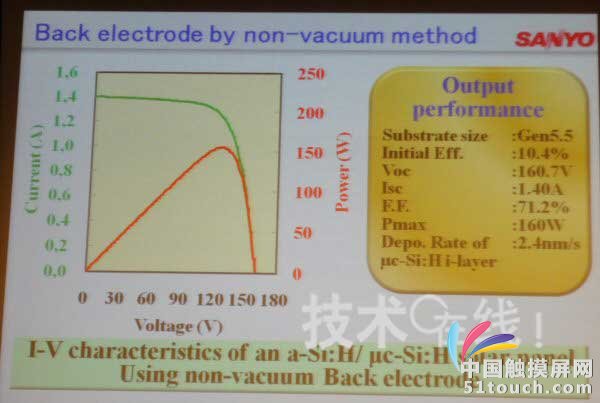

图示:转换率达10.4％

　　组合使用涂布工艺在1.1m×1.4m底板上形成串联构造薄膜硅型太阳能电池时，稳定化前的转换效率达到了10.4％。Isc（短路电流）为1.40A，Voc（开放电压）为160.7V，FF（填充因子）为71.2％。

触摸屏与OLED网推出微信公共平台，每日一条微信新闻，涵盖触摸屏材料、触摸屏设备、触控面板行业主要资讯，第一时间了解触摸屏行业发展动态。关注办法：微信公众号“i51touch” 或微信中扫描下面二维码关注，或这里查看详细步骤
