北京时间03月01日消息，中国触摸屏网讯，日本产业技术综合研究所在“Nano Tech 2010 （国际纳米技术综合展，2月17日～19日）”的日本新能源产业技术综合开发机构（NEDO）展区中，展出了该研究所与日本化学技术战略推进机构（JCII）、凸版印刷、柯尼卡美能达技术中心（Konica Minolta Technology Center）以及墨水制造商DIC等共同开发的柔性有机TFT阵列薄膜，以及采用该薄膜制成的柔性液晶面板。

    本文来自：http://www.51touch.com/material/news/201003/01-5606.html

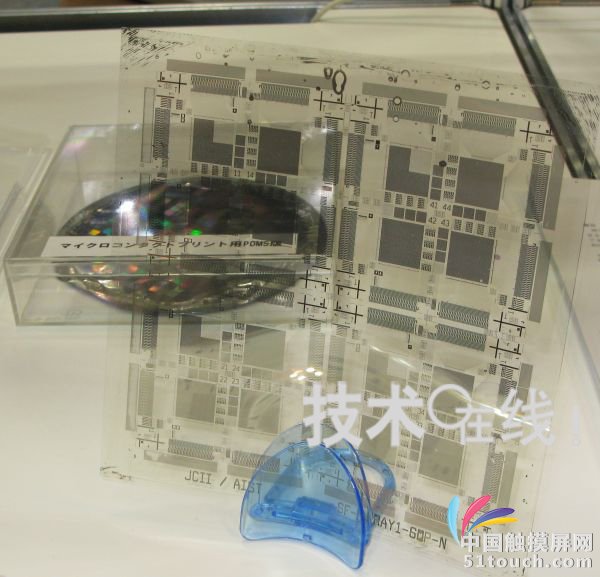

　　产综研等在2008年6月开发出了6英寸见方的有机TFT阵列薄膜。此次采用该技术制成了可以实际驱动的单色聚合物网络（PN）液晶面板，以及A4大小的有机TFT阵列薄膜。A4大小有机TFT阵列薄膜的分辨率相当于UXGA的1600×1200像素，“在通过印刷技术制成的TFT薄膜中，是全球最大的”。

　　有机TFT阵列薄膜制作中采用的墨水材料、名为微接触印刷法（Micro-contact Printing Method）的印刷工艺以及最大200ppi的精细度等工艺和性能值，与原来相比没有太大变化。不过，半导体层的载流子迁移率达到了“0.02～0.03cm2/Vs”，比原来的10－3cm2/Vs得到了改善。解说员表示，“对于移动速度较快的视频显示来说，迁移率尚不足，不过对于电子书籍来说则足够了”。
