北京时间01月25日消息,中国触摸屏网讯,日本Gore-Tex开发出了光透过性和耐高温性出色的透明薄膜,并在“第39届INTER NEPCON JAPAN”上参考展出。该公司称能够取代聚酰亚胺(PI)薄膜。

    本文来自:http://www.51touch.com/material/news/201001/25-5097.html

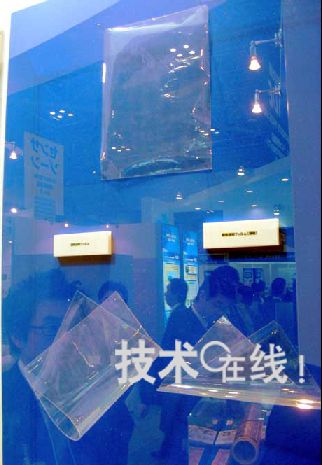

图示:开发品的透明薄膜

  开发品的光透过性高,还具有紫外光透过性等。表示可视光及紫外光透过率的全光线透过率达到93%以上。这与玻璃及丙烯树脂水平相当。

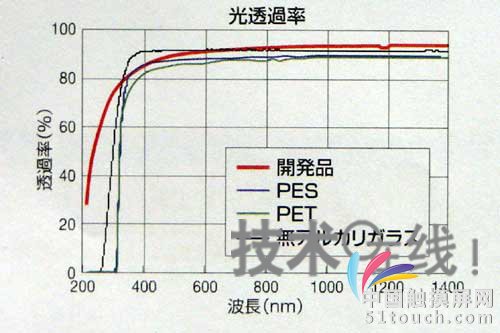

图示: 光透过性比较

  耐高温性方面,在300℃左右的高温下,线膨胀系数及光透过性稳定,在400℃左右的高温下,出现热软化现象。50~300℃环境下的热膨张系数目前为75ppm/℃,而今后有可能降至30~50ppm/℃。

  用途的全面开发将在今后展开,具有潜力的用途是取代PI薄膜。具体有可能取代作为柔性底板保护膜(覆盖膜)使用的PI薄膜。该公司解说员称:“用户等提出希望将光透过性更高的薄膜用作覆盖膜的要求。”PI薄膜的全光线透过率大多在90%左右。价格也争取与PI相同。


图示: 主要特性(测定值)

  该公司基本未公布开发品的具体材料,仅介绍说是由多种聚合物混合而成的。薄膜已制成的厚度为25μm,还能达到10μm。

触摸屏与OLED网推出微信公共平台,每日一条微信新闻,涵盖触摸屏材料、触摸屏设备、触控面板行业主要资讯,第一时间了解触摸屏行业发展动态。关注办法:微信公众号“i51touch” 或微信中扫描下面二维码关注,或这里查看详细步骤
