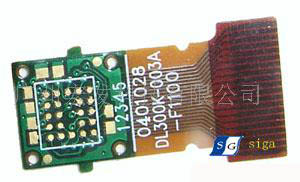

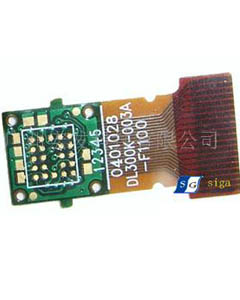

触摸屏FPC引线(宏发柔性线路板有限公司)

    宏发柔性线路板有限公司是一家专业设计、生产、销售柔性线路板的高科技企业,主要以生产单面、双面、多层柔性线路板为主,可以根据客户需要提供设计、抄板及后加工服务。
  • 产品编号:FPC-J30060
  • 层  数:双面
  • 用  途:触摸屏
  • 详细结构:(1-1-2-1-1)绿油+外层刚性线路+内层线路半固化片+PI+软性线路+PI基材+软性线路+PI+内层线路半固化片+外层刚性线路+绿油。
  • 产品材料:生益刚性FR4料,宏仁柔性PI及压延铜料;刚性区介电常数稳定、功耗较小,柔性区可折叠性好,耐高温。
  • 加工工艺:表面沉金绿油工艺,先制作双面软板线路、添置热固胶,制作两边的刚性内层板,压合,制作两边的外层线路,一次压合成功,清理表面,去污钻孔,制作外层线路,CNC铣边,样板成型。难点:控制热固胶溢出,侧面露铜,表面氧化等。
  • 工程处理:转GERBER,检查开短路及最小线宽线距的DRC,分析刚柔性区线路补偿,制作流程卡。
  • 造性分析:最小孔径0.3MM,最小线宽线距超过6MIL,无BGA,进行了线路收缩处理,加工较方便。
  • 测试项点:高压电性能测试(开短路测试),可焊性测试、切片分析。
触摸屏FPC引线 触摸屏引线FPC

FPC引线购买联系方式
