户外图文LED显示屏

作者： zhaoming 时间：2009-01-09 源于：广州市兆明科技有限公司总点击：

【导读】：户外图文LED显示屏说明兆明室外LED图文显示屏幕系统是我公司针对广场、大型室外公告栏等使用环境而推出的。它采用了分布扫描和模块化设计技术，极大地提高了系统的稳定性，可靠性。显示器件规格有□11mm、□12mm、□16mm、□18mm、□26mm等多

户外图文LED显示屏说明

    兆明室外LED图文显示屏幕系统是我公司针对广场、大型室外公告栏等使用环境而推出的。它采用了分布扫描和模块化设计技术，极大地提高了系统的稳定性，可靠性。显示器件规格有□11mm、□12mm、□16mm、□18mm、□26mm等多种像素管，显示种类分户外双基色、户外全彩色。

    户外双基色显示屏每一个发光单元都包含红、绿两种光。红、绿各256级灰度构成了65，536种颜色；户外全彩屏每一个发光单元都包含红、绿、蓝各256级灰度构成了16，777，216种颜色。

    显示屏体以电脑为控制中心，配备先进完善的节目制作及播放软件，电子屏幕与电脑显示器（VGA）窗口某一区域逐点对应，显示内容实时同步，并可方便随意地选择显示画面的大小。可以接收显示电脑Word、Excel、Text文件格式等图文信号。

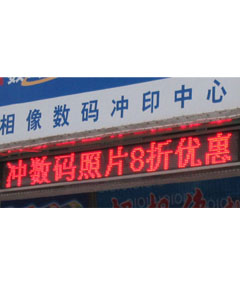

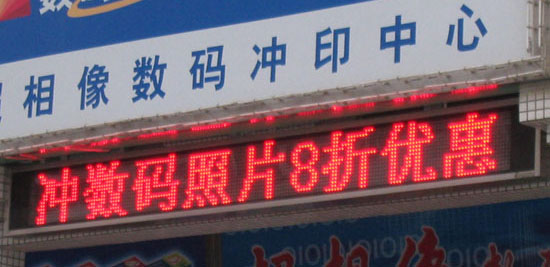

户外图文LED显示屏

户外图文LED显示屏技术参数

规格型号	PH10mm	PH16mm	□16mm	□18mm	□22mm
像元形状(mm)	方形	方形	方形	方形	方形
像元尺寸(mm)	8	12	16	18	22
像元中心距(mm)	10	16	20	22	26
像元发光材料	LED单灯
像元单灯构成	2红(1红2绿)	1红2绿	1红4绿	2红4绿	2红6绿
模组像元数量（宽* 高）	64*64	32*32	32*32	32*16	16*16
箱体平面尺寸（宽* 高）(mm)	640*640	512*512	640*640	704*352	400*400
点密度（个/平米）	10000	3906	2500	2066	1600
屏幕最大分辨力（宽*高）	1024*768
屏幕亮度（nit) ＞	7000	6500	6000	6000	5500
视角	正负55度
灰阶级数	256级灰度
驱动方式	静态扫描
屏幕刷新速度	120Hz/Sec(min)
屏幕寿命（小时）	100000
功率消耗（W/ 平米）	1200	900	800	700	600
平均功耗（W/平米）	600	600	500	400	350
箱体重量（g/ 个）	13	13	15	15	16.5
屏幕重量（kg/ 平米）	63	70	54	58	54
供电要求	输入电压220VAC ，50HZ，三相五线制
数据传输速度	20Mbps
换帧速度	30Frame/1 Sec(min)
屏幕至控制机通信距离	100米(无中继）
屏幕通信方式	差分传输
屏幕控制方式	计算机联网控制，屏幕像元与计算机监视器逐点对应。
系统环境要求	摄氏-20~65度，湿度30%~95%RH
控制软件	专用视频控制软件，ACTION、ANIPRO等应用软件，多媒体软件
