低成本人机界面（HMI）产品 誉达YD204L文本显示器
作者：TouchScreen时间：2010-02-22 来源：中国工控网
北京时间02月22日消息，中国触摸屏网讯， 产品简介：
本文来自：http://www.51touch.com/hmi/news/dynamic/201002/22-5465.html
低成本人机界面（HMI）产品，采用单色（3.7”）图形点阵LCD显示屏，可方便连接各种厂商的可编程控制（PLC）及各种具有串口通讯能力的电气设备，是低成本控制设备的最佳选择。YD204L的组态开发软件基于Windows平台，界面友好，简单易用，开发人员可在短时间内掌握使用。

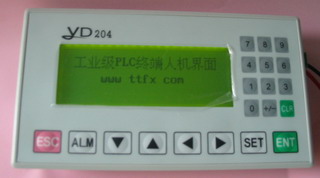

图示：誉达YD204L文本显示器
详细介绍：
YD204L是誉达自主开发的低成本人机界面（HMI）产品，采用单色（3.7”）图形点阵LCD显示屏，提供汉字、西文、数字及简单图形的显示；采用薄膜按钮键盘，提供数字、参数输入，指示灯、棒图等形式显示PLC（也可以是变频器、温控表等）的内部寄存器或继电器的数值及状态，并 可以通过其面板的按键操作改变内部寄存器或继电器的数值及状态。可方便连接各种厂商的可编程控制（PLC）及各种具有串口通讯能力的电气设备，是低成本控制设备的最佳选择。YD204L的组态开发软件基于Windows平台，界面友好，简单易用，开发人员可在短时间内掌握使用。
产品参数：
型号：YD204LV4
硬件规格：( Hardware Specifications )
显示屏：3.7" STN 液晶屏
显示方式：有黄绿屏与蓝屏（可选）
分辨率：192 × 64 像素（支持4行×12中文字符显示）
LCM寿命：25±2℃、65±10%RH条件下50000小时以上
亮度：60 cd/m2
色彩：单色
对比度：电位器调节
背光灯：长寿命黄绿色LED
CPU：8位处理器
存 储 器：64KB Flash ROM
通信端口：COM1: PC RS232 & PLC RS485/422 & PLC RS232
功能按键：20个可自由定义（含12个数字输入按键）
实时时钟：可选
打印端口：无
允许掉电：20mS以内
一般规格：( General Specifications )
供电电源：12~24 VDC ±10％ <150mA @ 24VDC
抗干扰测试：电压1500Vp-p，脉冲周期1us，持续1s
耐压测试：500 V AC 1分钟
绝缘电阻：超过 10M 欧姆 @ 500V DC
防震测试：10 ～ 25 Hz (X、Y、Z方向 2G 30分钟)
防护等级：IP65 （ 前面板 ）
工作环境温度：0 ～ 50 °C
工作环境湿度：20 ～ 90 % RH (非冷凝)
储存温度：-20 °C ~70 °C
外壳材料：工程塑料 ABS + PC
外形尺寸：172 × 95 × 30mm
显示尺寸：101 × 36 mm
安装开孔尺寸：165 × 86 mm
冷却方式：自然风冷
重量：0.3 Kg
