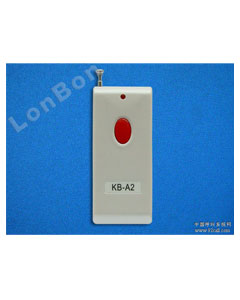

无线呼叫系统-手持无线呼叫按钮(型号:KB-A2)
作者: 来邦呼叫器 时间:2009-01-07 源于:来邦呼叫器 总点击:
【导读】:使用功能:
有128种密码,100种编码。
可随身携带,按钮呼叫有效时有LED灯显示。
须配合无线接收主机方可使用。
工作频率:433MHZ。
发射功率:20mW。
发射距离:≤30米(空旷距离300米)。
附送电池:12V。
尺寸:80
使用功能:
- 有128种密码,100种编码。
- 可随身携带,按钮呼叫有效时有LED灯显示。
- 须配合无线接收主机方可使用。
- 工作频率:433MHZ。
- 发射功率:20mW。
- 发射距离:≤30米(空旷距离300米)。
- 附送电池:12V。
- 尺寸:80x45x18mm(LxWxH)。

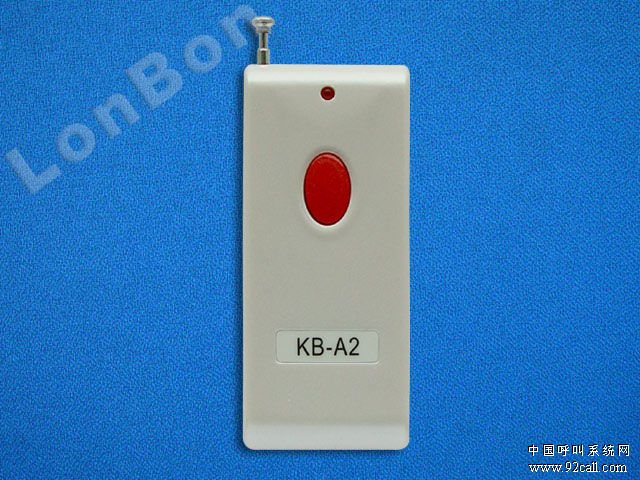

无线呼叫系统-手持无线呼叫按钮(型号:KB-A2)
安装使用:
- 呼叫按钮的编码:
打开呼叫按钮后壳,背面线路板上有1、2、4、8、16、32、63、H、L等数字和字母,其中1、2、4、8、16、32对应的IC脚用于按钮编号,相应IC脚悬空时编号有效,相应IC脚和“L”线短接时编号无效。63对应的IC脚为特殊脚,当此IC脚和"L"线短接时为0编号数,和“H”线短接时为63编号数。
a)、63号以下(含63号)的编号:先将线路板上与63对应的IC脚与“L”线短接,如再将1、2、4、8、16、32对应的IC脚都悬空则编号为63(63=1+2+4+8+16+32),如要编21号时(21=1+4+16),将1、4、16对应的IC脚保持悬空状态,将2、8、32对应的IC脚和“L”线短接即可。其它编号依此类推。
b)、63号以上的编号:先将线路板上与63对应的IC脚和“H”线短接,则表示该按钮已经具有63的编号数了,再将所需的编号减去63后再按照上面方法进行编号即可。如要编77号时,77-63=14=2+4+8,将2、4、8对应的IC脚保持悬空状态,将1、16、32对应的IC脚与“L”线短接即可。其它编号依此类推(注:编号不能超过100)。
- 使用:
接通电源后,主机点阵屏上滚动显示年、月、日、时间及礼貌用语。按下手持无线呼叫按钮,此时主机点阵屏上自动显示该呼叫按钮的号码(最多可同时显示3个呼叫号码)。
以下是无线呼叫系统的产品配置所具备功能:
序号 |
产品配置 |
具备功能 |
1 |
点阵无线接收主机(型号:KB-99H)+呼叫按钮(型号:KB-A1/KB-A2/KB-A3) |
可完成接收主机与呼叫按钮之间的呼叫、显示功能。基本配置。 |
2 |
点阵无线接收主机(型号:KB-99H)+呼叫按钮(型号:KB-A1/KB-A2/KB-A3)+中继站(型号:KB-J) |
可完成接收主机与呼叫按钮之间的呼叫、显示功能。当呼叫按钮和接收主机有线接收或无线接收较远或建筑物对信号屏蔽较严重情况时,须配中继站。 |
3 |
点阵无线接收主机(型号:KB-99H)+呼叫按钮(型号:KB-A1/KB-A2/KB-A3)+无线发射机(型号:KB-T)+无线接收机(型号:KB-R) |
可完成接收主机与呼叫按钮之间的呼叫、显示功能。 当服务台人员临时离开时,可以配带无线接收机接收呼叫按钮的呼叫信号。 |
注:当系统中含有接收主机+呼叫按钮+中继站+发射机+接收机时,同时具备以上所对应的功能。 |
