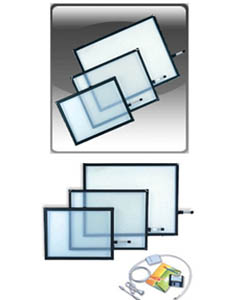

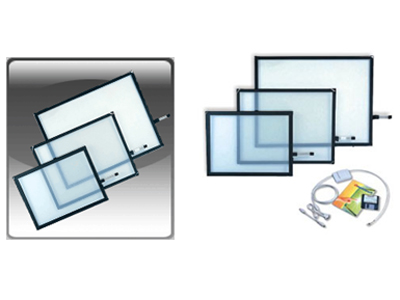

四线电阻触摸屏物理结构

ITO 玻璃基板

(ITO Glass) 由一块玻璃或有机玻璃为基板，表面镀有透明的导电层。

ITO 聚酯塑料层

(ITO Film) 表面经过硬化处理，使表面光滑且具有防刮功能，于其内层表面镀上透明的导电层，紧密贴合于ITO 玻璃基板的表面。

绝缘点

（Dot space) 在以上的两层导电层之间，印刷有非常多的非常细小的透明绝缘点，使上下两个导电层绝缘隔离，使触摸屏在无触摸动作时不会互相接触而生产误动作。

触控一体机

四线电阻屏工作原理

当有触摸动作发生时，以手指或其它物质去触摸时，产生一个相当的压力，而使得处于绝缘状态的两层导电层于施压点相互接触，经由四线电阻的控制器侦察到此一接触点时，将一面导电层接通X轴方向的均匀电压场（一般设计使用+5V，亦可以使用+12V或+3V），另一个导电层则将接触点的电压传输到控制器进行类比/数位(Analog - Digital)的讯号转换，得出正确的电压值后，再与前面叙述的均匀电压场相互比较而得到接触点的X轴的坐标值，以同样的方式取得Y轴的坐标值。在取得及确认X，Y坐标值后，触摸屏开始工作。

四线电阻屏工作模式

ITO Glass 和ITO Film 的导电层同时负责X轴（水平）及Y轴（垂直）方向的工作。(设以ITO Glass 为X軸，以ITO Film为Y軸)于ITO Glass 的左右边缘各印制一条导电线路，于ITO Film的上下边缘各印制一条导电线路，于X (Y)軸导电线路的一端加上设定的电压，(一般为+5V)，另一端則则0V(零伏特)，使 X(Y)面形成均勻的电压分布于整个工作面，当Y(X)面加电压时，X(Y)面则测量并读取触摸点的电压值，经由控制器件(类比-数位转换)，得到X，Y轴的坐标值。

模式重点： ITO Glass 和ITO Film 的导电层同时负责X轴（水平）及Y轴（垂直）方向的工作。

四线电阻屏技术参数

条目	技术参数
结构	FG：FILM TO GLASS
分辨率	4096 X 4096
透光度	75%－92.1%（典型值）
反应速度	少于10毫秒（手指输入）
屏幕线性	小于1.5%误差
触摸介质	几乎所有介质都可以触摸。笔、戴手套的手、信用卡等
触摸压力	小于40gr 使用硬度为60?直径为16mm硅指状物
表面硬度	莫氏硬度3H（per ASTM D3363）
使用寿命	点击测试，单点大于100万次（Polyester stylus）或单点大于500万次（Rubber stylus）
供应电压	+5VDC
屏幕电阻	200 ~ 500 (between X1 - X2)，200 ~ 500 (between Y1 - Y2)
静电保护	承受随意分布在屏幕表面15千伏电压的20次排放(per IEC 801-2;150pF and 150Ω)
安规认证	FCC、CE、TUV、UL国际安规认证
