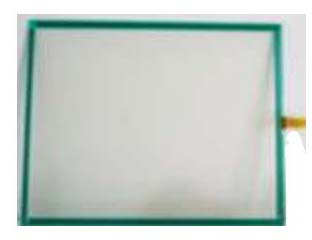

浙楚触摸屏简介
屏幕的最底层为一般玻璃板或钢化玻璃板。
玻璃上有两层ITOFilm,上层用以读取Y轴电压值,下层用以读取X轴电压值。
两层Film紧密靠在一起,镀有ITO的面相对,两层中间被微小透明的绝缘“分隔点”隔开。

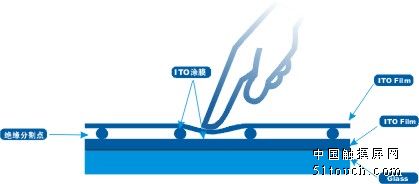

触摸屏原理图示
在待命状态下,CPU以极快的频率轮流将+5V电压供给上层Y轴与下层X轴,当一层导电时,另一 层接地以读取电压值,Film上的电压值持续的有A/D转换器做转换,并由控制卡上的CPU监控。
当屏幕被触摸时,上层Film与下层Film上的ITO导通,CPU检查到上述动作后,进行如下处理: ① CPU首先供给下层X轴+5V,并将上层Y轴接地;当触摸时,上层将下层X轴的电压值送出, A/D转换器将 电压值数字化,计算出X轴的坐标。 ② 接着CPU供给Y轴+5V,并将下层X轴接地;当触摸时,下层会将上层Y轴上的电压值送出, A/D转换器将电 压值数字化,计算出Y轴的坐标。
触摸屏技术参数
屏幕结构
触摸屏幕的最底层为一般玻璃板;玻璃上有两层ITO Film,上层用以读取Y轴电压值,下层用以读取X轴电压值;两层Film紧密靠在一起,镀有ITO的面相对,两层中间被微小透明的绝缘“分隔点”隔开。
光学性能
亮面屏幕 G 系列产品,透光度85% 雾面屏幕 N 系列产品,透光度 83%
电气特性
供应电压: DC5V 屏幕电阻: 400Ω~950Ω(Between X1-X2) 200Ω~500Ω((BetweenY1-Y2) 绝缘阻抗: 大于20ΜΩ在DC25V 屏幕线性: 大于99%(小于1%误差)
机械性能
输入方式 手指或笔 触摸压力 最小2.7克 表面硬度 通过JIS K540的3H刮力硬度 触摸屏厚度 1.35±0.15mm 、2.13±0.15mm、2.25±0.15mm、3.25±0.15mm、5.00±0.15mm
可靠性
工作温度 -20°C 到 80°C 贮存温度 -40°C 到 80°C 相对湿度 在60度和95%湿度的稳定环境测试240小时 触摸寿命 触摸点击测试,单点触摸大于100万次(Polyester stylus)或单点触摸大于500万次(Rubber stylus) 防水测试 符合NEMA250-1991标准 钢球测试 符合UL1950标准 崩溃电压 触摸屏可以承受信号接口与任一驱动器接口之间50伏直流电压5分钟 许可认证 FCC、CE、UL、TUV国际安规认证 操作系统 MS-DOS、Windows Families、MAC及Linux等 保质服务 一年品质保证和长期服务支援。
