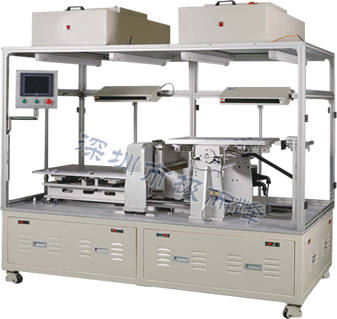

大尺寸贴合机KA-PT3000

产品型号:KA-PT3000

产品专利号: 200820047695.9/ 200810028065.1

KA-PT3000偏光片贴附机是液晶行业中的主要设备之一,用于液晶显示器的后工序生产中,在液晶玻璃基板上(cell)贴附偏光片,适用于各类液晶片偏光板的贴合.KA系列偏光片贴合机针对不同行业生产要求,提供(1-48寸)各种不同尺寸及要求之产品,以满足各种大小屏生产线\PC显示屏在线生产和返修等行业的实际需求.

KA-PB3000型号贴合机为我司自主研制及生产,该设备自动化程度高,真空吸着力强,工作环境净化级别高,运行可靠,是LCD中大尺寸偏光片贴附的首先产品.

主要特点:工作平稳,无振动,液晶片厚度范围宽,10mm之内均可,贴合平整,无皱折,少气泡,吸着作业台上的螺丝孔眼,确保不在工作区域内,具备静电自消散功能,防止静电吸附污染,偏光片定位时不受贴附辊的影响,确保其定位精度.

工作步骤:

上料   →   撕膜(手工/附带撕膜机)  →    定位、贴装(整个过程均由设备自动完成)   →  下料

以上整个过程完成时间约为1片/分钟。

性能特点:

1、采用PLC加4套伺服系统控制,动作可靠,控制精度高,操作简单;


2、操作显示屏可方便地设定贴附位置和时间;


3、贴附头由步进电机控制,自带记忆功能,可记产品的厚度,压力达到精确控制;


4、LCD平台由精密珠丝杠传动,确保位置精度;


5、真空逐行控制,减少气源的浪费;并带自动检知功能,可检知偏光片大小,以便控制真空吸合;


6、具备静电自消散能力,防止静电吸尘所产生的污染;


7、偏光片定位时不受贴附辊的影响,保证其定位精度。

技术参数:

外形尺寸:2150*1200*2250mm(L*D*H)


电源: AC 220V 350W,


贴附精度:≤±0.10mm,


最大贴附尺寸:30.1寸(尺寸可定做)


进给速度:MAX.0.4m/s,


控制方式:程序控制,


重量:约500kg
