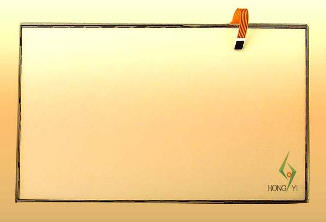

22英寸16:10五线宽屏电阻式触摸屏,乃我司继2008年推出的22英寸宽屏四线电阻屏之后,又一款大尺寸五线电阻屏主打产品,也是目前中国大陆地区,生产电阻式触摸屏厂家中第一家推出22英寸宽屏五线电阻式触摸屏的厂家。该尺寸产品是目前工业及医疗设备/室内娱乐游戏机及户外多媒体广告机上的主打自助触摸查询外部设备,既满足客户定制外壳安装,又能轻松胜任大部分主流品牌22英寸16:10液晶显示器 (NEC/LG/PHILIP/SUMSUNG/AOC/GREAT WALL等),宽大尺寸显示界面可支持不同触摸区域操作点击,可视角度界面宽敞、触摸线性小于2.0%,不仅均有定位精准,反映灵敏,一次定位,永不漂移,满足手指(带手套),指甲,笔等任何介质操作等特点,使用寿命更是四线电阻屏的三倍,还兼具防尘/防水/抗油污/耐高温高湿/耐酸碱腐蚀等特性,能轻松胜任各种恶劣使用环境.
特性 Characteristics
环境特性 Environmental characteristics
NO.
|
项 目 Item
|
规 格 Specification
|
1
|
操作温度Operation temperature
|
-20℃~+50℃
|
2
|
保存温度Storage temperature
|
-30℃~+85℃
|
NO.
|
项 目 Item
|
规 格 Specification
|
备 注 Remarks
|
1
|
额定电压Rated Voltage
|
DC 5V 1mA
|
|
2
|
线性度 Linearity
|
≤2.0%
|
Load 120gf
|
3
|
端点阻抗Resistance
|
Film side: 200Ω~1250Ω
|
FPC连接端测量
At connector
|
Glass side:100Ω~500Ω
|
|||
4
|
绝缘阻抗
Insulation Resistance
|
≥20 MΩ
|
DC 25V
|
NO.
|
项 目 Item
|
规 格 Specification
|
备 注 Remarks
|
1
|
操作荷重
Operating force
|
20-150g
|
R0.8手写笔
|
2
|
表面硬度
Hardness of surface
|
≥4H
|
JISK5400
|
3
|
透光率
Light Transmission
|
≥75%
|
|
4
|
FPC弯折 Bending
|
弯曲半径1.0mm,3次以上
|
满足3.2
|
5
|
FPC剥离强度
FPC peeling strength
|
水平180度方向,0.5kgf
10分钟不剥离
|
满足3.2
|
NO.
|
项 目 Item
|
规 格 Specification
|
备 注 Remarks
|
1
|
高温测试
High temperature storage
|
50℃, 40hr
|
可靠性试验24小时后,电性能要符合3.2,机械性能要符合3.3
|
2
|
低温测试
Low temperature storage
|
-30℃, 40hr
|
|
3
|
高温高湿测试
High temperature high
Humidity storage
|
70℃,70%RH,120hr
|
|
4
|
温度冲击测试
Temperature Cycling
|
-20±2℃ — 70±2℃ (0.5hr each),10cycles
|
|
5
|
打点寿命 Input life
|
>15,000,000次 (Tip R0.8mm)
|
|
6
|
划线测试 lineation test
|
>100,000次 (Tip R0.8mm)
|
