投射电容式触控面板作动原理

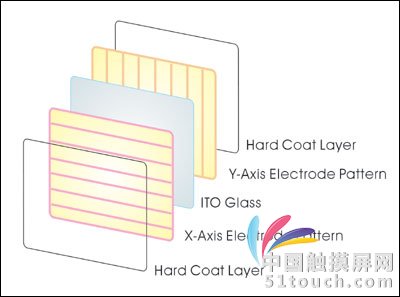

万达光电投射电容式触控面板有数种不同结构组合，以达到应用时最佳的效果；惟基本上仍以电容式触控面板概念，增加两组存在不同平面又相互垂直的透明导线（X、Y）与驱动线所构成，由于X、Y架构在不同表面，其相交处形成一电容节点，当电流经驱动线通过其中之一的导线时，另一层导线及与侦测电容值变化的电子迴路相通。操作时，控制器先后供电流予不同层之驱动线，因而使各节点与导线间形成一特定电场，当手指或触动媒介接近时，控制器迅速测知在节点与导线间的电容值改变，进而确认触动之位置。由于透明导线在面板上形成不同于表面电容的三维电场，因此，触动不须实际接触仍可发生；换言之，投射电容式具有Z轴分辨能力的触控应用技术。
