商品描述:
适用范围:液晶显示玻璃/触控面板导电玻璃/LGP导光板适用范围:液晶显示玻璃/触控面板导电玻璃/LGP导光板
Application: LCD Display Glass / TOUCH Panel ITO Glass / Light Conduct Panel Application: LCD Display Glass / TOUCH Panel ITO Glass / Light Conduct Panel

項次项次

視覺對位CCD放置軸架組合视觉对位CCD放置轴架组合

項次项次

視覺對位CCD檢測裝置视觉对位CCD检测装置

1 1

X、Y軸線性滑軌固架(2組) X、Y轴线性滑轨固架(2组)

1 1

高解析黑白顯像機(9英吋)高解析黑白显像机(9英吋)

2 2

九吋顯像機固定軸架(2組)九吋显像机固定轴架(2组)

2 2

高畫質黑白攝相機高画质黑白摄相机

3 3

X、Y、Z軸密精密微調對位(2組) X、Y、Z轴密精密微调对位(2组)

3 3

可調式同軸光位率鏡(60倍)可调式同轴光位率镜(60倍)

4 4

十字線定位輔助器組合(2組)十字线定位辅助器组合(2组)

4 4

雙十字線定位生器双十字线定位生器


規格說明 规格说明

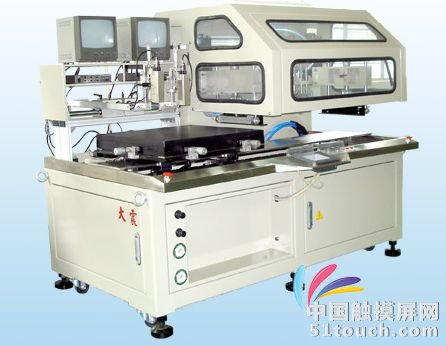

型號:HS-4040TP-LCD&HS-5050TP-LCD型号:HS-4040TP-LCD&HS-5050TP-LCD

印刷精度:±0.01mm印刷精度:±0.01mm

印刷面積:400*400MM印刷面积:400*400MM
500*500MM 500*500MM

刮/印速度:10mm/sec~300mm/sec刮/印速度:10mm/sec~300mm/sec

台面尺寸:500*500mm台面尺寸:500*500mm

採用電源:220V、50/60HZ采用电源:220V、50/60HZ

網板最大尺寸:700*800mm网板最大尺寸:700*800mm

機械尺寸:L1730*W1123*H1436mm机械尺寸:L1730*W1123*H1436mm

定位精度:±0.01mm定位精度:±0.01mm

機械重量:800kgs机械重量:800kgs

特性 特性

1. 印刷採日本伺服馬達與西德無牙導螺桿直線穩定傳動。 1.印刷采日本伺服马达与西德无牙导螺杆直线稳定传动。
2. 刮/印深度微調採分離卡式,微調精度:±0.01mm。 2.刮/印深度微调采分离卡式,微调精度:±0.01mm。
3. 刮/印水平微調採分離卡式,微調精度:±0.01mm。 3.刮/印水平微调采分离卡式,微调精度:±0.01mm。
4. 印刷台板式水平垂直上下,上下定點精度:±0.05mm。 4.印刷台板式水平垂直上下,上下定点精度:±0.05mm。
5. 印刷台板CNC精密研磨,水平面公差:±0.01mm內。 5.印刷台板CNC精密研磨,水平面公差:±0.01mm内。
6. X、Y、θ三軸獨立印刷台板,微調精度:±0.01mm。 6. X、Y、θ三轴独立印刷台板,微调精度:±0.01mm。
7. 台板與鋼板間距水平微調,間距馬錶設定1~100mm。 7.台板与钢板间距水平微调,间距马表设定1~100mm。
8. 無桿氣缸,線型滑軌,台板重複定位精度±0.01mm。 8.无杆气缸,线型滑轨,台板重复定位精度±0.01mm。
9. 網板夾座有4點水平校正裝置,與鋼板4點氣壓夾板。 9.网板夹座有4点水平校正装置,与钢板4点气压夹板。
10. 水平移動兩邊鋼板夾座,有線性軌道支撐,前端不傾斜。 10.水平移动两边钢板夹座,有线性轨道支撑,前端不倾斜。
11. 觸控螢幕、液晶顯示操作面板,具有十多種功能。 11.触控萤幕、液晶显示操作面板,具有十多种功能。
12. 液晶顯示面板、具有智慧型教導模式,操作不當或故障時會自動顯示與排除功能。 12.液晶显示面板、具有智慧型教导模式,操作不当或故障时会自动显示与排除功能。

標準附件 标准附件

1. 刮刀/回墨刀2.黑化/吸風台3. 操作手冊4. 維護工具 1.刮刀/回墨刀2.黑化/吸风台3.操作手册4.维护工具
