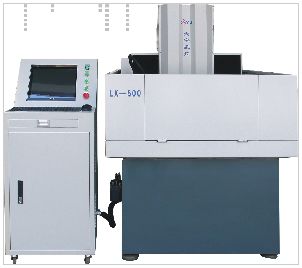

LX-500双头精雕机:主要应用于产品批量化加工,配双独立主轴,提高工作效率,加工速度更快,效率更高,适合手机镜片,触摸屏,按键,玻璃镜片,量产各种材料等零件加工。
机器特点:
◆双Z轴独立控制上下操作,方便加工;
◆双Z轴可同时加工产品,适合大批量加工,工作效率提高80%;
◆整体钢结构铸造机体,回火失效处理,精密磨床轨道加工,确保机械精度;
◆半封闭式外罩(可选配全封闭式外罩),外循环式切削油加工方式,配备渣屑收集箱,让加工场地干净、整洁;
◆独立落地式运动控制柜,计算机和控制箱一体式操作,方便、快捷;
◆X、Y、Z三轴采用高精度进口矩形直线导轨,超强负载承重能力,快速位移定位精度高;
◆高精度研磨滚珠丝杆副,预紧螺母,传动精度高,能确保长时间内机械误差小;
◆高精度联轴器,在高速、高扭矩时,无转差;
◆高精度、高灵敏度对刀仪,刀具长度自动补偿,确保加工精度;
◆床身独立润滑系统设计,确保运动部件经久耐用;
◆日本进口交流伺服电机及运动控制器,Z轴带制动装置,在紧急断电时不会发生位移,保障加工精度;
◆内循环水冷主轴装置,密封性能好,防水雾剂;外循环刀具冷却装置;
◆大功率、高转速水冷主轴,精密ER系列弹性夹头,精度高,偏摆小;
◆开放式软件接口,可兼容MaterCAM、ArtCAM、Cimation、Pro-E、UG、AutoCAD、精雕等设计软件.
适用于
◆玻璃电容式触摸屏外形加工及打孔,亚克力触摸屏大批量加工,手机按键大批量加工,以及各种五金零件批量化生产;
型号 |
LX-500 |
主轴型号 |
1500w |
主轴转速 |
0-24000rpm |
最大刀具直径 |
¢8 |
主轴弹簧夹头 |
¢8、¢6、¢3.175 |
工作台尺寸 |
600*500mm |
T型槽尺寸 |
25*8mm |
最大载重量 |
100kg |
工作台平面度 |
± 0.02mm |
最大承压变形 |
< 0.02mm |
行程X*Y*Z |
500*400*120(单头300*400*120) |
运动定位精度 |
0.012/300mm |
重复运动定位精度 |
0.01mm |
运动灵敏度 |
0.0005mm |
X轴Y轴垂直度 |
± 0.02mm |
Z轴向空间高度 |
260mm |
最大移动速度 |
10m/min |
最大加工速度 |
6m/min |
润滑系统 |
油冷却 |
主轴冷却系统 |
水冷却 |
外形尺寸 |
1170*1250*1700mm |
运动系统 |
高速高精PCI运动控制卡 |
运动环境 |
温度+5℃~+35℃ 相对湿度30%~75% |
驱动系统 |
400W交流伺服 |
整机运输重量 |
1350kg |
