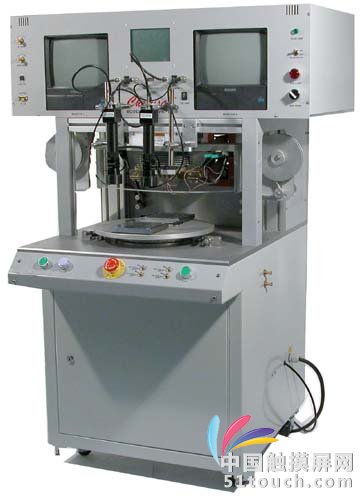

TM-101PR-MKIII脉冲式热压机

TM-101PR-MKIII脉冲式热压机是一部多功能的设备。此系统拥有HSC， TAB 和ACF焊接功能。安装在系统中心的旋转台能够让操作者快速地放置和取下式样。内装式的LCD触控式屏幕能够提供更快速的数据输入和清晰的读数。

TM-101PR-MKIII脉冲式热压机

	脉冲加热技术			高温玻璃尼龙带/硅铜像胶带索引机件装置
	半自动式运动(设有旋转台)			CCTV系统确保精准的对位
	四段加热			简易调置与装置
	Intelli-Pulse 技术能根据系统参数提供快速和精确的温度控制			20个程序储存功能
	即时温度曲线显示			用户密码保护
	LCD触控式屏幕			设备能依个别的要求加以设计和改装
	过温保护功能

LCD与斑马纸热压

PCB与斑马纸热压

TAB与斑马纸热压

TAB 热压

FPC回流焊接

TAB回流焊接

产品规格

加热方式	Pulse Heat	压力	3.4Kgf – 74Kgf
电源规格	220VAC+/-10%, 50/60 Hz, 4.5kVA	加热模最长	75mm x 2mm
操作环境	23oc +/-5oc, 40 to 100% humidity with no significant dust	测热针类	K Type
供应气压	Filtered clean air, 5-7 kgf / cm2	可视装置	2 sets of B/W CCTV
起始温度	30oC to 300oC	工作台(尺寸)	120mm x 120mm
升温温度	1st – 4th Ramp Temp., 30oC to 450oC	工作范围	420mm x 180mm
保温时间	1st – 4th Hold Period, 1 to 100 seconds	尺寸	800mm (L) x 800mm (W) x 1290mm (H)
升温时间	1st – 4th Ramp Period, 1 to 25 seconds	重量	Approx. 200kg
释放温度	30oC to 450oC

注：因产品改善，规格或有不同
