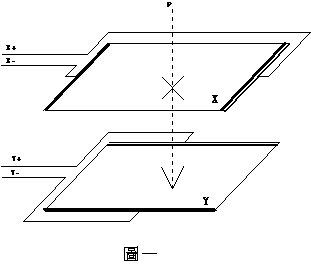

动作原理:一般电阻感压输入装置,其构造是由上、下二层电阻膜构成(图一),即X层与Y层及一片控制电路板构成,在X层电阻膜上,以X轴方向布有一对由电阻膜连接之电极,分别在X层电阻膜之最外侧两端是为X+与X-电极,在Y层电阻膜上,以Y轴方向布有一对由电阻膜连接之电极,分别在Y层电阻膜之最外侧两端是为Y+与Y-电极,在两层电阻膜上电极之一侧交互施加一定电压,在两层电阻膜外表上任一点触压,再经由非通电之另一侧电极测得因两片电阻膜经触压后的一个电压值,即可得到触压点之X、Y坐标。
由于靠压力感应,所以对于触控媒介没有限制,不论手、铅笔、信用卡、木棒…等均可操作,即使戴上手套亦可动作。应用领域:主要在于必须不限触控媒介或必须戴手套的环境,如:手术台监控系统、自助点餐系统、个人数字助理(PDA)、电子字典、行动电话、物流管理、存货管理等。
5线式电阻式触摸屏
动作原理:在四个端点RT,RB,LT,LB四个顶点,均加入一均匀电场,使其下层ITO GLASS上布满一均匀电压,上层为收接讯号装置,当笔或手指按压外表上任一点时,在手指按压处,控制器侦测到电阻产生变化,进而改变坐标。
由于靠压力感应,所以对于触控媒介没有限制,不论手、铅笔、信用卡、木棒…等均可操作,即使戴上手套亦可动作。应用领域:主要在于必须不限触控媒介 或环境恶劣或触控点选次数较高的环境,如:POS系统、工业控制、自助点餐系统、旅游导览系统等。
4线式和5线式触摸屏特性差异
4 Wire T/P |
5 Wire T/P |
|
Noise |
电压在上、下二层间切换, |
X轴与Y轴讯号皆在同一层, |
割伤 |
一旦受损,则线性不良 |
即使被割破后,仍能完美动作 |
单点寿命 |
一佰万次以上 |
一仟万次以上 |
耐候性 |
良好 |
优 |
稳定性 |
普通 |
高 |
专利 |
无专利权限制 |
良英 拥有多国发明专利 |
技术层次 |
低 |
高 |

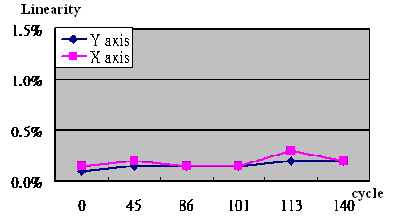

以触控面板的来说最重要的特性在于触控准确性,一般的标准都以线性误差1.5%做为规范,但良英车用产品,即使经过Thermal shock –40 ℃~110 ℃ 100cycle,高温100 ℃ @ 240hr,低温-40℃ @ 240hr,触控误差仍在1.0%以下,由于良英车用Touch Panel结构为Film/Glass,较用结构Glass/Glass安全许多,当事故发生时,不会因上层Glass破裂而使人员受伤,故有防爆安全的特点,且Film/Glass结构按压触感比Glass/Glass好。
随着全球的计算机信息化的普及,触控面板早已是密不可分的标准配备,而在一般触控面板操作温度规格,大都订于 -20 ℃ ~ 70 ℃之间,良英本着对触控面板的坚持与专业,开发出车用等级的触控面板,其操作温度可高达沸点100℃,低至零下-40℃,并且持续 操作240小时,线性误差还低于1%以下。
