| 产 品 说 明 |
|

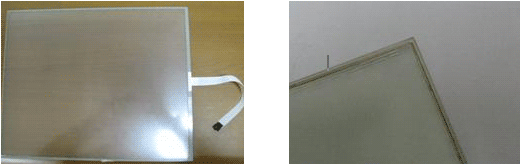

五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上，我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上、而外层镍金导电层只仅仅用来当作纯导体，有触摸后分时检测内层ITO接触点X和Y轴电压值的方法测得触摸点的位置。五线电阻触摸屏内层ITO需四条引线，外层只作导体仅仅一条，触摸屏的引出线共有5条。五线电阻触摸屏的另一个专有技术是通过精密的电阻网络来校正内层ITO的线性问题：由于导电镀膜有可能厚薄不均匀而造成电压不均匀分布。电阻屏性能特点:它们都是一种对外界完全隔离的工作环境，不怕灰尘、水汽和油污;可以用任何物体来触摸，可以用来写字画画，这是它们比较大的优势.电阻触摸屏的精度只取决于A/D转换的精度，因此都能轻松达到4096*4096，比较而言，五线电阻比四线电阻在保证分辨率精度上还要优越，但是成本代价大，因此售价非常高
五线电阻触摸屏是目前最好的电阻技术触摸屏，最适合于军事、医疗、工业控制领域使用
产品优势
1、 表面即使受到刮伤，只要不顺坏ITO Glass依然可以正常动作
2、 500℃高温制作，质量稳定，更适合工控产品使用
3、 提供玻璃厚度1.4T、2.2T、3.2T的制定选择
4、 高低温环境测试，各置于-10℃和70℃水中500小时，其外观及线性与功能都保持正常
5、 大尺寸制作技术精良稳定，可接受客制达22吋
通用标准规格
|
操作方式
|
手触或笔触
|
|
表面硬度
|
≥3H
|
|
透光率
|
≥80%，于波长500nm下测试
|
|
操作温度
|
-10℃～+70℃
|
|
储存温度
|
-40℃～+85℃
|
|
寿命
|
超过3500万次
|
|
表面处理
|
雾面
|
|
操作压力
|
≤50g
|
|
出线连接
|
FFC/FPC
|
基本规格
|
电气特性
|
|
|
操作电压
|
DC 5V 1mA
|
|
回路阻抗
|
100～500Ω
|
|
线性
|
标准线性误差r≤2%
|
|
绝缘阻抗
|
≥20MΩ/25V(DC)
|
|
光学特性
|
|
|
透光度
|
透光度：≥80%，于波长500nm下测试
|
|
雾化度
|
(9.5±2)%
|
|
环境特性
|
|
|
操作温度
|
-10℃～+70℃
|
|
储存温度
|
-40℃～+85℃
|
|
恒温恒热测试
|
60℃/90%RH for 240hrs
|
|
冷热循环测试
|
-40℃～+80℃(60min/cycle)*(100cycle)
|
尺寸表
|
型号
|
寸数
|
外围尺寸
|
操作区尺寸
|
成品厚度
|
出线位置
|
|
AB-5150L-P01N-28R-350FH
|
15.0"
|
332.90*248.90
|
304.60*228*60
|
3.2T
|
Left
|
|
AB-5150S-004N-18R-200FH
|
15.0"
|
322.00*245.50
|
303.50*227.50
|
2.2T
|
Left
|
|
AB-5170S-004N-18R-200FH
|
17.0"
|
356.00*286.50
|
337.00*269.50
|
2.2T
|
Left
|
|
AB-5170S-010N-18R-200FH
|
17.0"
|
382.20*246.80
|
367.20*229.50
|
2.2T
|
Left
|
|
AB-5171L-001N-28R-300FH
|
17.1"
|
365.40*290.18
|
340.00*272.40
|
3.2T
|
Left
|
|
AB-5190S-A01N-18R-300FH
|
19.0"
|
393.40*316.65
|
377.30*302.05
|
2.2T
|
Left
|
|
AB-5190S-A02N-18R-300FH
|
19.2"
|
426.60*272.10
|
411.20*257.30
|
2.2T
|
Left
|
|
AB-5192S-A05N-18R-200FH
|
19.2"
|
401.00*323.40
|
378.50*303.00
|
3.2T
|
Left
|
|
AB-5201S-002N-28R-300FH
|
20.1"
|
430.50*330.50
|
409.00*307.00
|
3.2T
|
Left
|
|
AB-5220S-B01N-28R-300FH
|
22.0"
|
493.70*320.10
|
473.76*296.10
|
3.2T
|
Left
|
|
|
|
|
 |
